Caminhos de cabos em chapa RKS-Magic® 60 FS
Type RKSM 610 FS
Item no. 6047611
EAN 4012195390879
Item no. / Type
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Smallest selling unit: 3 m
3m
m
Description

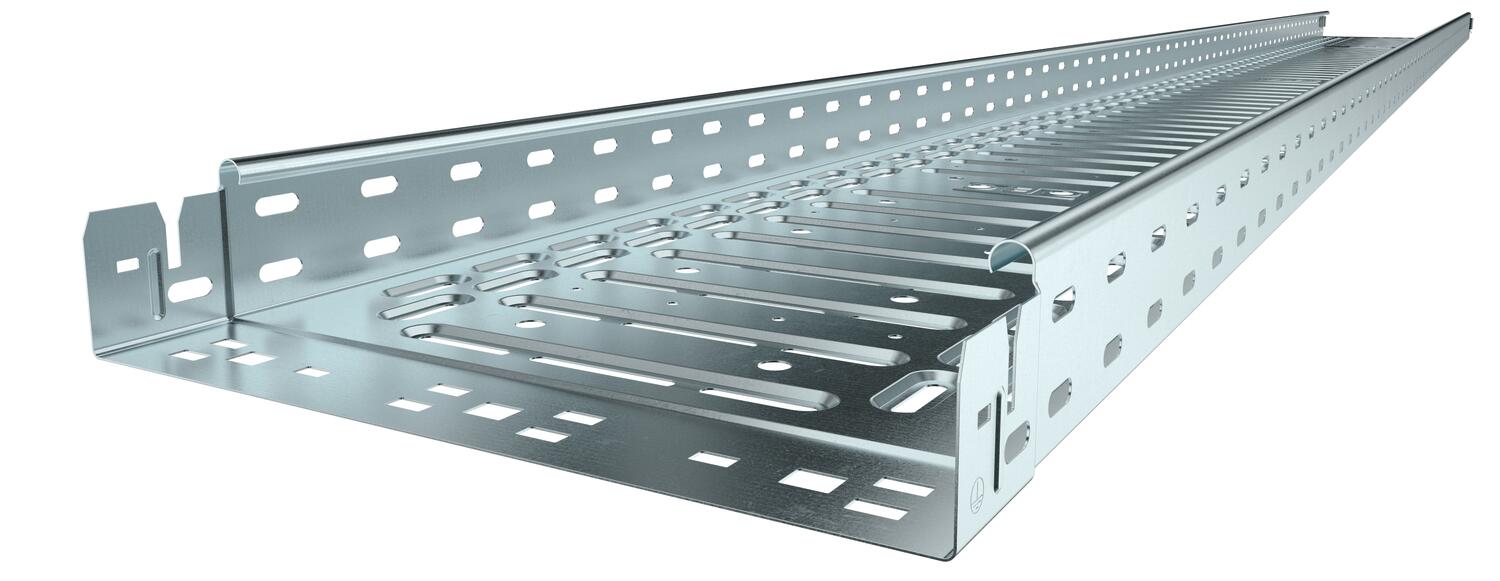

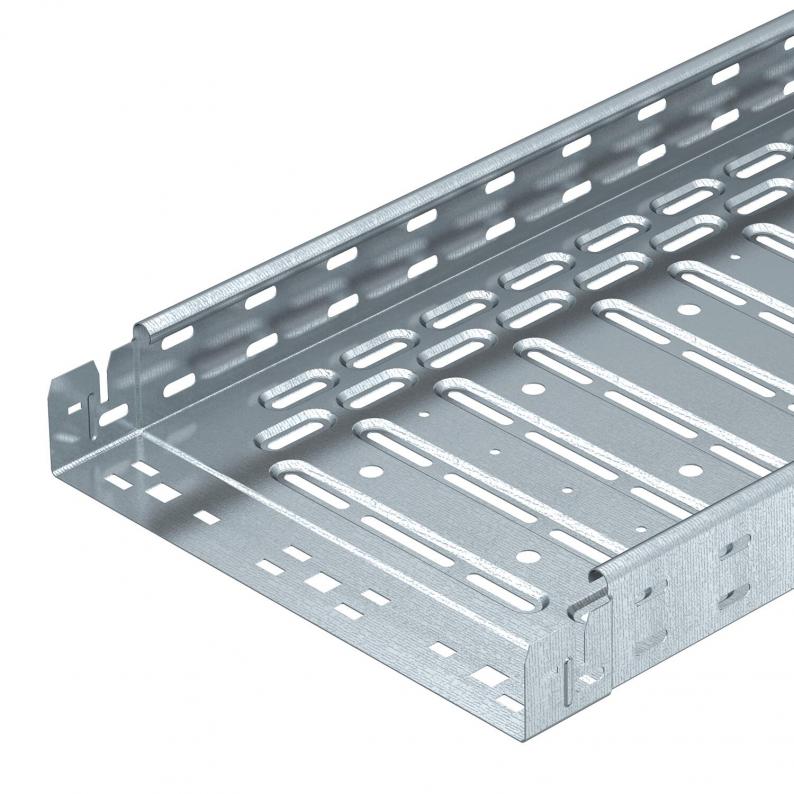

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.
A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.
A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
A ligação equipotencial continua é garantida sem componentes adicionais.
Technical data

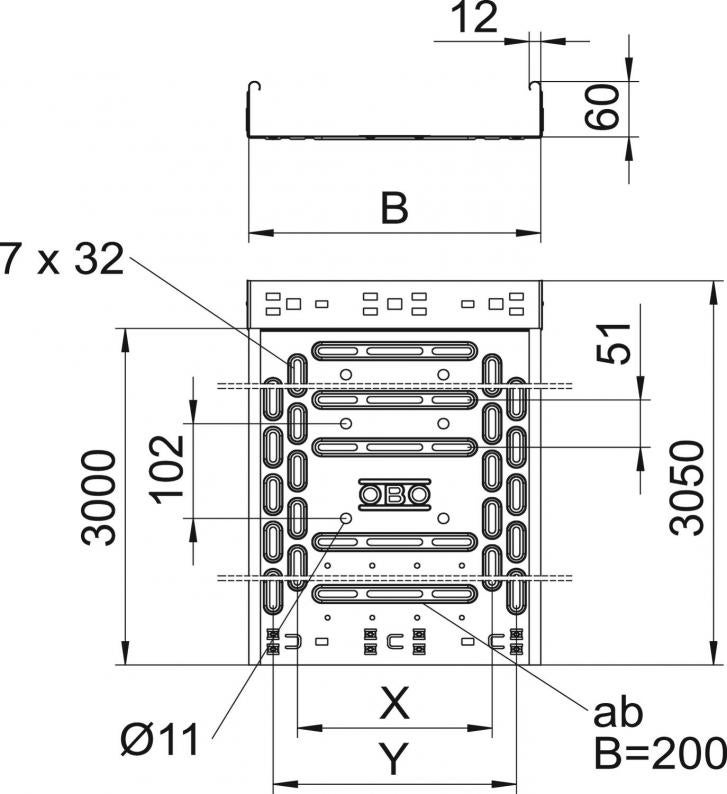

Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 100 mm |
| Altura | 60 mm |
| Medida y | 50 mm |
| Medida B | 100 mm |
Dados técnicos
| Funktionsgaranti | sim |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 58 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 0,75 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 5800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Base perfurada | 1 |
| Dimensão | 60x100x3050 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Proteção antifogo | Manutenção de funções estrutura de suporte específica para cabos, Aplicação coberturas anti-incêndio |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série RKSM |
Cargas
| Distância de apoio de 1,0 m | 1,2 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,9 kN/m |
| Distância de apoio de 2,0m | 0,6 kN/m |
| Distância de apoio de 2,5m | 0,4 kN/m |
| Classe de carga NEMA | 8AA |

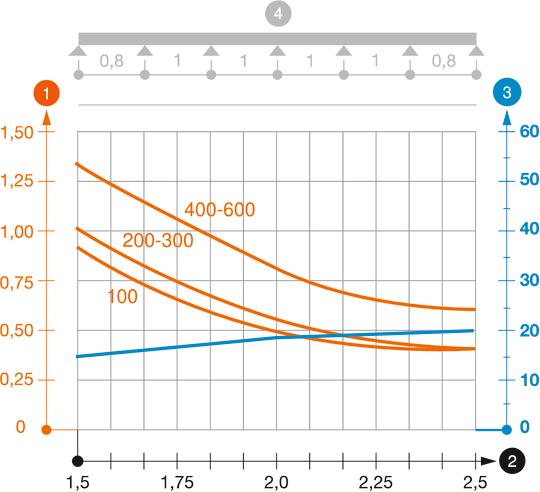

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios
Environmental Data
| Pegada de CO2 (GWP) do berço ao portão | 3,1844 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 3,1844 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Acessórios do sistema
Article
Type
Item no.
Amount
KTSMV 610 FS
6068914
Smallest selling unit: 1 Unidade
1Unidade
Unidade
Item no. 6068914
Conjunto de união rápida Magic® FSType
KTSMV 610 FS
Smallest selling unit: 1 Unidade
1Unidade
Unidade
Downloads
0 selected
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (5)
Certificados (8)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (2)
Variants
Type
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Item no.
RKSM 610 FS
3050
100
60
sim
0,75
galvanizado pelo método Sendzimir
Aço
zinco
6047611
RKSM 615 FS
3050
150
60
sim
0,75
galvanizado pelo método Sendzimir
Aço
zinco
6047630
RKSM 620 FS
3050
200
60
sim
0,75
galvanizado pelo método Sendzimir
Aço
zinco
6047638
RKSM 630 FS
3050
300
60
sim
0,75
galvanizado pelo método Sendzimir
Aço
zinco
6047654
RKSM 640 FS
3050
400
60
sim
0,9
galvanizado pelo método Sendzimir
Aço
zinco
6047689
RKSM 660 FS
3050
600
60
não
0,9
galvanizado pelo método Sendzimir
Aço
zinco
6047735
