Caminho de cabos SKS-Magic® 85 FT
Type SKSM 810 FT
Item no. 6059549
EAN 4012195833086
Item no. / Type
Comprimento
Largura
Altura
Espessura das chapas
Smallest selling unit: 3 m
3m
m
Description
Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
A ligação equipotencial continua é garantida sem componentes adicionais.
Technical data
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 100 mm |
| Altura | 85 mm |
| Medida y | 62 mm |
| Medida L | 30 mm |
| Medida B | 100 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 83 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1,5 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 8300 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 85x100x3050 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série SKSM |
Cargas
| Distância de apoio de 1,5m | 3,4 kN/m |
|---|---|
| Distância de apoio de 2,0m | 2,7 kN/m |
| Distância de apoio de 2,5m | 2,07 kN/m |
| Distância de apoio de 3,0m | 1,5 kN/m |

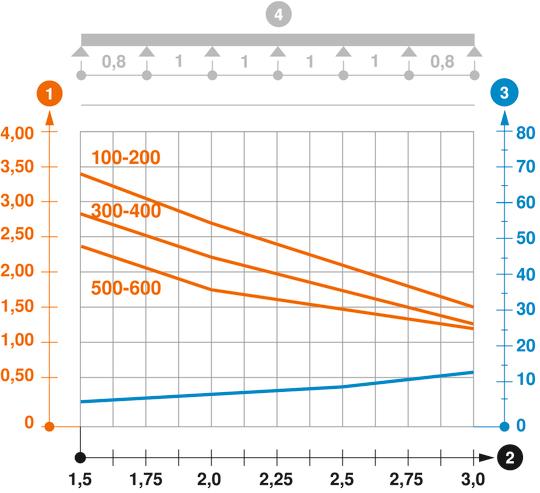

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios
Environmental Data
| Pegada de CO2 (GWP) do berço ao portão | 7,6306 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 7,6306 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Acessórios do sistema
Article
Type
Item no.
Amount
Item no. 6069024
Conjunto de união rápida Magic DDType
KTSMV 810 DD
Smallest selling unit: 1 Unidade
1Unidade
Unidade
Downloads
0 selected
Ficha técnica (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Variants
Type
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Item no.
SKSM 810 FT
3050
100
85
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059549
SKSM 820 FT
3050
200
85
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059553
SKSM 830 FT
3050
300
85
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059555
SKSM 840 FT
3050
400
85
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059557
SKSM 850 FT
3050
500
85
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059559
