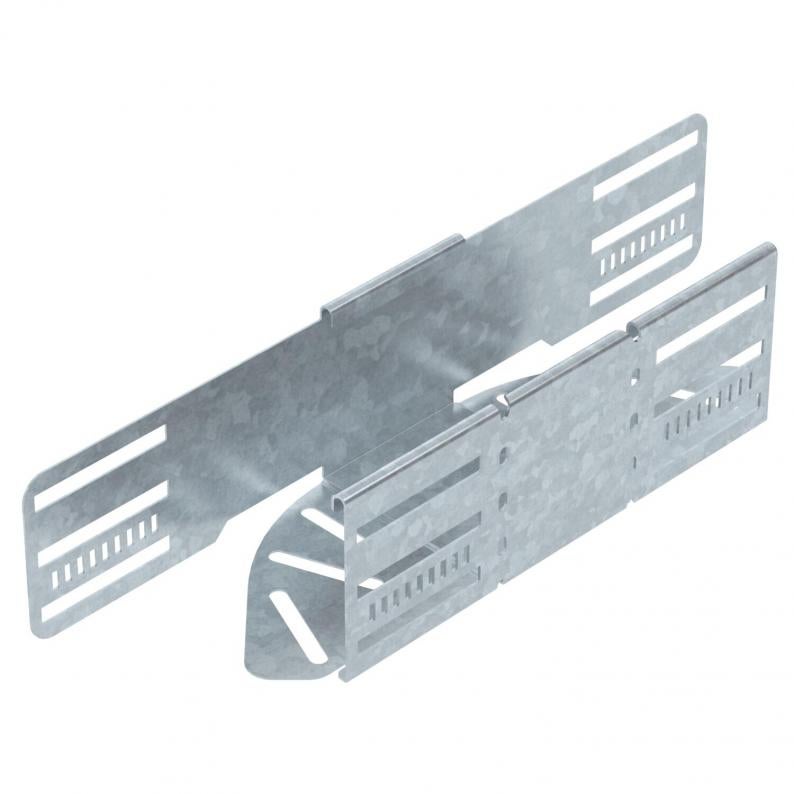

Ângulo ajustável 85 FT
Type RB W 810 FT
Item no. 6037220
EAN 4012197341800
Item no. / Type
Largura
Smallest selling unit: 1 Unidade
1Unidade
Unidade
Description
Ângulo ajustável para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 85 mm. Ângulo ajustável de 0 - 90°. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.
Technical data
Dimensões
| Largura | 100 mm |
|---|---|
| Altura | 85 mm |

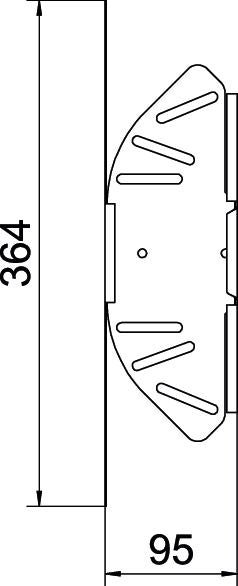

| Medida L | 364 mm |
| Medida B | 100 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Espessura da base | 1 mm |
| Curva (ângulo) | regulável |
| Alteração da direção | horizontal |
| Com tampa | não |
| Modelo | Arco articulado_completo |
| Conformidade com ROHS | sim |
| Espessura da travessa | 1,25 mm |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Gama de temperaturas de aplicação máx. | 120 °C |
| Dimensão | 85x100 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Tipo de conector sistema de caminhos de cabos | aparafusado/fixado |
| Número recomendado de parafusos | 14 St. |
| Série do produto | Série MKSM, Série MKS, Série SKSM, Série SKS |
Environmental Data
| Pegada de CO2 (GWP) do berço ao portão | 2,0613 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 2,0613 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Accessories
Acessórios do sistema
Acessórios de montagem
Article
Type
Item no.
Amount
Item no. 6037540
Tampa para ângulo variável DDType
RBD W 100 DD
Smallest selling unit: 1 Unidade
1Unidade
Unidade
Downloads
0 selected
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (4)
Instruções e ajudas (3)
Imagens do produto (2)
Downloads de dados 3D (1)
Variants
Type
Largura
Superfície
Material
Cor
Item no.
RB W 810 FT
100
Galvanizado por imersão a quente após maquinação
Aço
zinco
6037220
RB W 820 FT
200
Galvanizado por imersão a quente após maquinação
Aço
zinco
6037222
RB W 830 FT
300
Galvanizado por imersão a quente após maquinação
Aço
zinco
6037225
RB W 840 FT
400
Galvanizado por imersão a quente após maquinação
Aço
zinco
6037226
RB W 850 FT
500
Galvanizado por imersão a quente após maquinação
Aço
zinco
6037228
RB W 860 FT
600
Galvanizado por imersão a quente após maquinação
Aço
zinco
6037230
