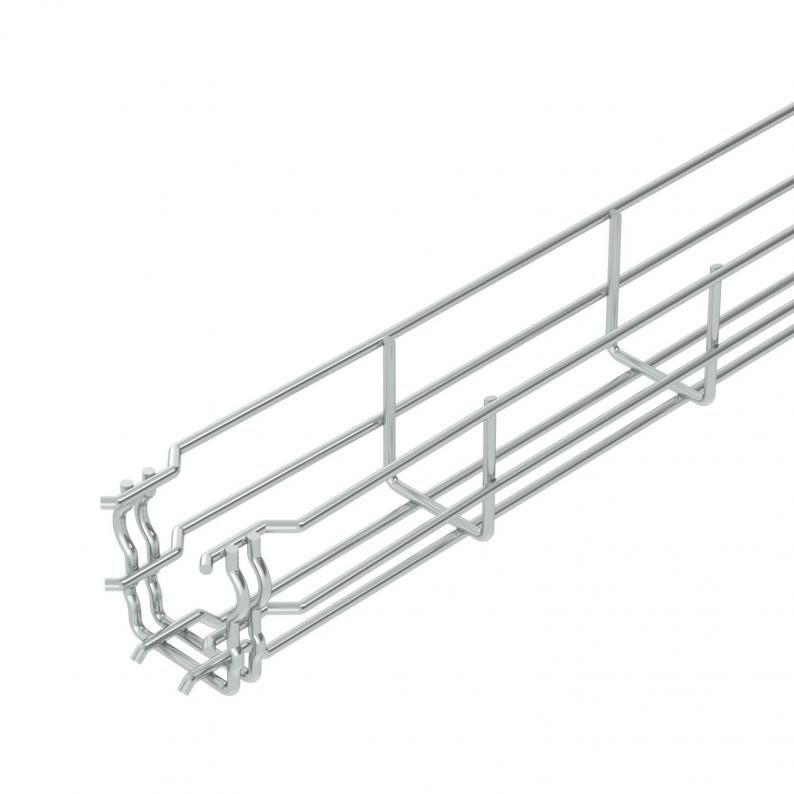

Caminho de cabos em varão GR-Magic® 55 G
Smallest selling unit: 3 m
m
Description
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Para informações precisas sobre a classificação UL devem ser consultadas as certificações aplicáveis.
Para caminhos de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm (exceção GRM 55/50 = 20 x 100mm).
Testado para manutenção da função de acordo com DIN 4102 Parte 12 (tipo: GRM 55 200 4,8 G, GRM 55 300 G, GRM 55 400 G, projeto de montagem e parâmetros de acordo com o certificado de teste válido).
Testado para instalação acima dos tetos suspensos de proteção contra incêndio (tipo: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, exposição ao fogo por 30 minutos, execução da instalação e parâmetros de acordo com as instruções de proteção contra incêndio).
Technical data

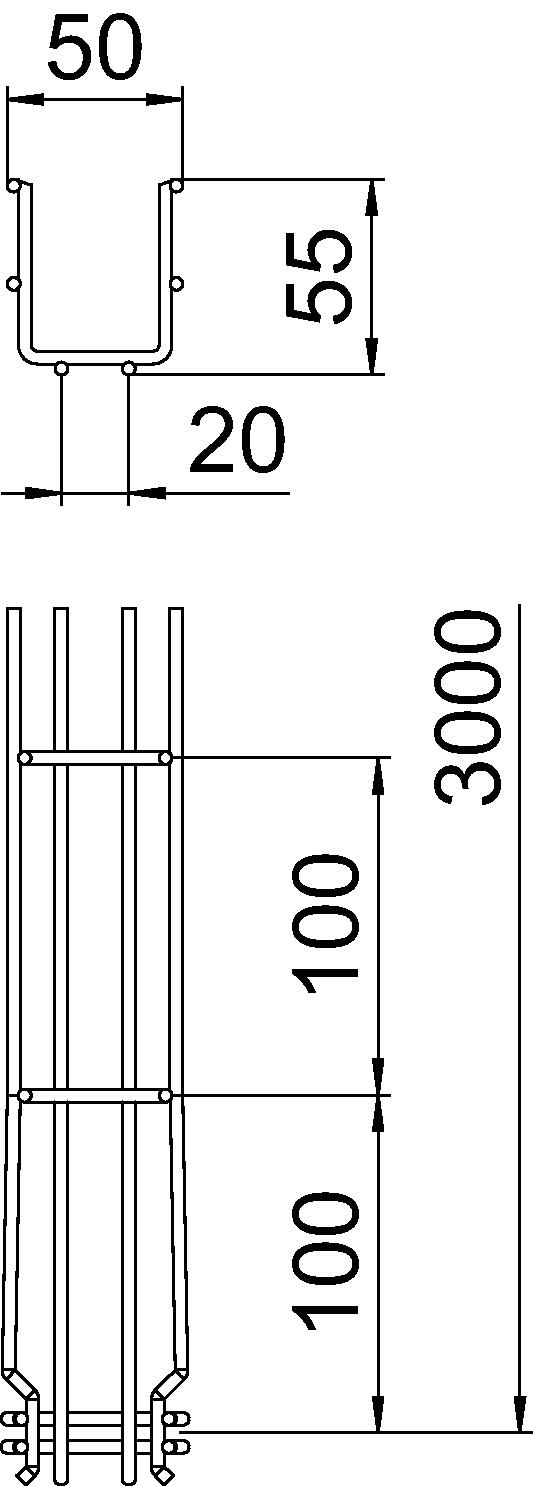

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 50 mm |
| Altura | 55 mm |
| Medida B | 52 mm |
| Medida H | 58 mm |
Dados técnicos
| Funktionsgaranti | sim |
|---|---|
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 16 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 1600 mm² |
| Separador integrado | sem |
| Conector sem parafuso | sim |
| Forma do perfil | Forma em U |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 3,9 mm |
| Dimensão | 55x50x3000 |
| Superfície | eletrogalvanizado |
| Material | Aço |
| Cor | zinco |
| Proteção antifogo | Aplicação coberturas anti-incêndio |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série GRM |
Cargas
| Distância de apoio de 1,0 m | 0,35 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,2 kN/m |
| Distância de apoio de 2,0m | 0,1 kN/m |
| Distância de apoio de 2,5m | 0,1 kN/m |

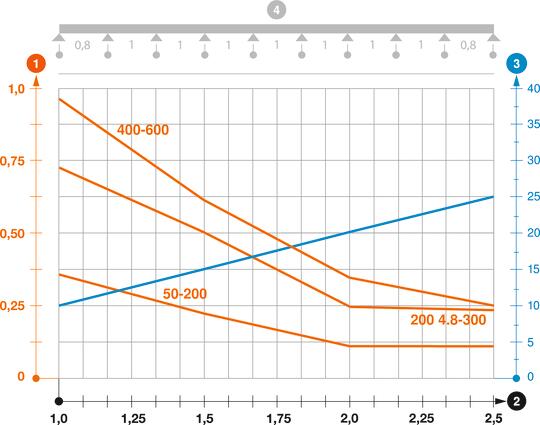

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios
Environmental Data
| Pegada de CO2 (GWP) do berço ao portão | 1,2752 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 1,2752 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
