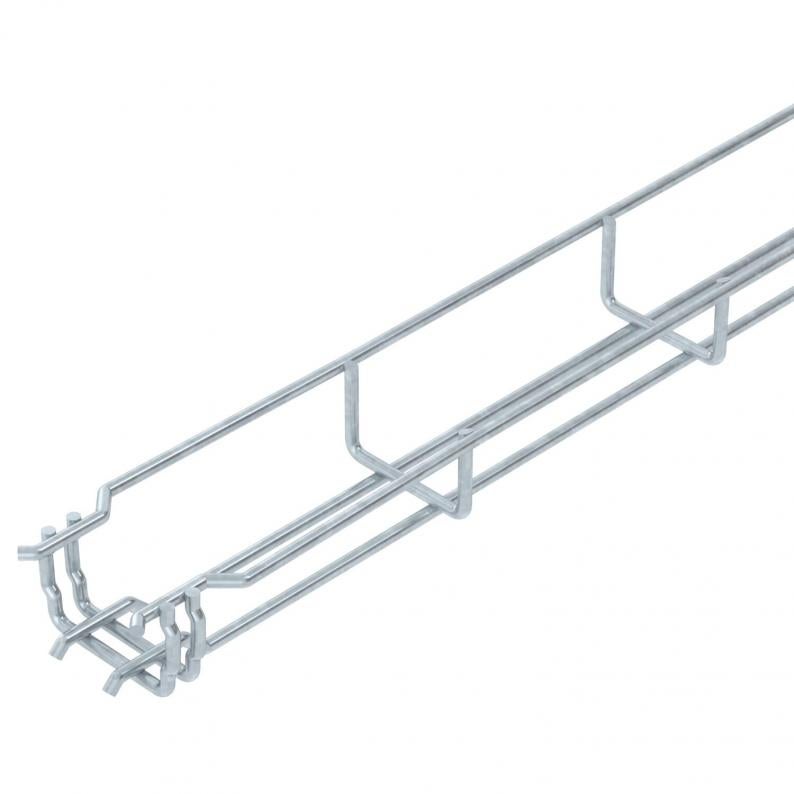

Caminho de cabos em varão GR-Magic® 35 FT

Caminho de cabos em varão GR-Magic® 35 FT

Type GRM 35 50 FT
Item no. 6000069
EAN 4012195624820
Show all variants
Item no. / Type
Comprimento
Largura
Altura
Secção transversal útil
Diâmetro do arame

Smallest selling unit: 3 m

m

Description

Caminho de cabos em varão com união de encaixe rápido com 35 mm de altura lateral.

Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

Para o caminho de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm (exceção GRM 35/50 = 20 x 100 mm).

  • RINA 1861, Ship Classification, Certification and Services
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

Technical data

Dimensões

Comprimento3000 mm
Largura50 mm
Altura35 mm
Medida B52 mm

Dados técnicos

Funktionsgarantinão
Versão conectorUnião integrada
Versão para grandes cargasnão
Secção transversal útil9,4 cm²
Aço inoxidável, decapadonão
Secção transversal útil1750 mm²
Separador integradosem
Conector sem parafusosim
Forma do perfilForma em U
Conformidade com ROHSsim
Diâmetro do arame3,9 mm
Dimensão35x50x3000
SuperfícieGalvanizado por imersão a quente após maquinação
MaterialAço
Corzinco
Tipo de ensaio de carga de acordo com IEC 61537Tipo II
Tipo de conector sistema de caminhos de cabosFixação por "click"
Série do produtoSérie GRM

Cargas

Distância de apoio de 1,0 m0,25 kN/m
Distância de apoio de 1,5m0,11 kN/m
Distância de apoio de 2,0m0,1 kN/m
Diagrama de cargas do caminho de cabos GR-Magic do tipo GRM 35

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana

Distância entre apoios em m

Flexão da travessa em mm com a kN/m permitida

Esquema de carga no procedimento do teste

Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm

Curva de flexão da travessa conforme distância entre apoios

Environmental Data

Pegada de CO2 (GWP) do berço ao portão1,0255 kg CO2e / 1 Metro
CO₂ Footprint (GWP)1,0255 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Accessories

Acessórios de montagem
Acessórios do sistema
Type
KS GR A2

Smallest selling unit: 30 Unidade

Unidade

Item no. 6062314

Separador 30 DD
Type
TSG 30 DD

Smallest selling unit: 3 m

m

Type
KAB GR FT

Smallest selling unit: 10 Unidade

Unidade

Downloads

0 selected

Ficha técnica (1)
Catálogos e brochuras (5)
Declarações (5)
Certificados (3)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (1)

Variants

Largura
Secção transversal útil
GRM 35 50 FT
Item no.
6000069
Comprimento
3000
Largura
50
Altura
35
Funktionsgaranti
não
Secção transversal útil
9,4
Diâmetro do arame
3,9
GRM 35 100 FT
Item no.
6000071
Comprimento
3000
Largura
100
Altura
35
Funktionsgaranti
não
Secção transversal útil
23
Diâmetro do arame
3,9
GRM 35 150 FT
Item no.
6000072
Comprimento
3000
Largura
150
Altura
35
Funktionsgaranti
não
Secção transversal útil
36,6
Diâmetro do arame
3,9
GRM 35 200 FT
Item no.
6000073
Comprimento
3000
Largura
200
Altura
35
Funktionsgaranti
não
Secção transversal útil
50,1
Diâmetro do arame
3,9
