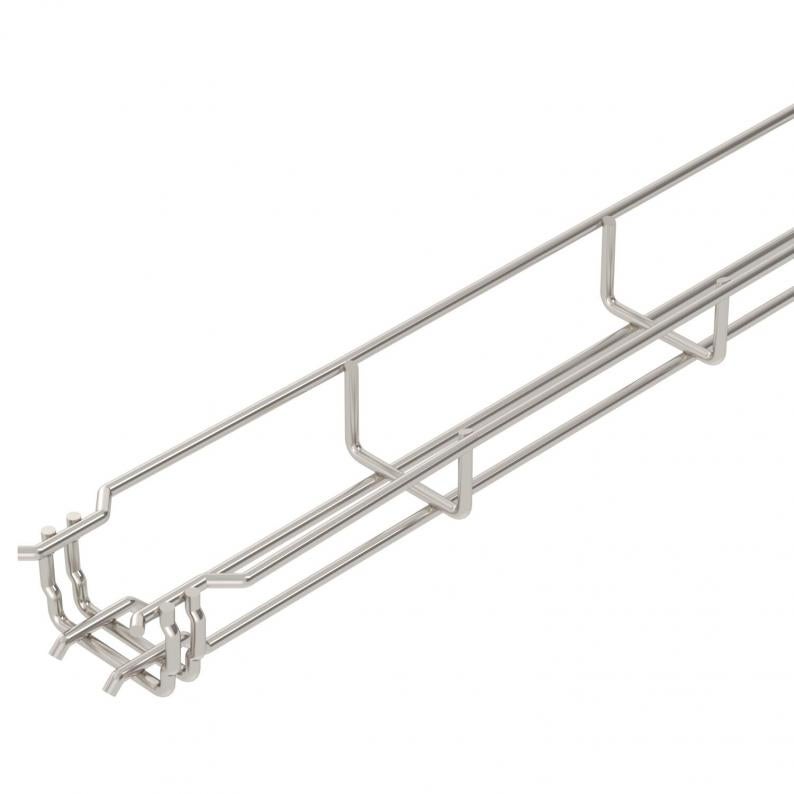

Caminho de cabos em varão GR-Magic® 35 A4
Type GRM 35 50 A4
Item no. 6000086
EAN 4012195978077
Item no. / Type
6000086 / GRM 35 50 A4
Comprimento
3000 mm
Largura
50 mm
Altura
35 mm
Funktionsgaranti
não
Secção transversal útil
9,4 cm²
Diâmetro do arame
3,9 mm
Smallest selling unit: 3 m
3m
m
Description
Caminho de cabos em varão com união de encaixe rápido com 35 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Para o caminho de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm (exceção GRM 35/50 = 20 x 100 mm).
Technical data

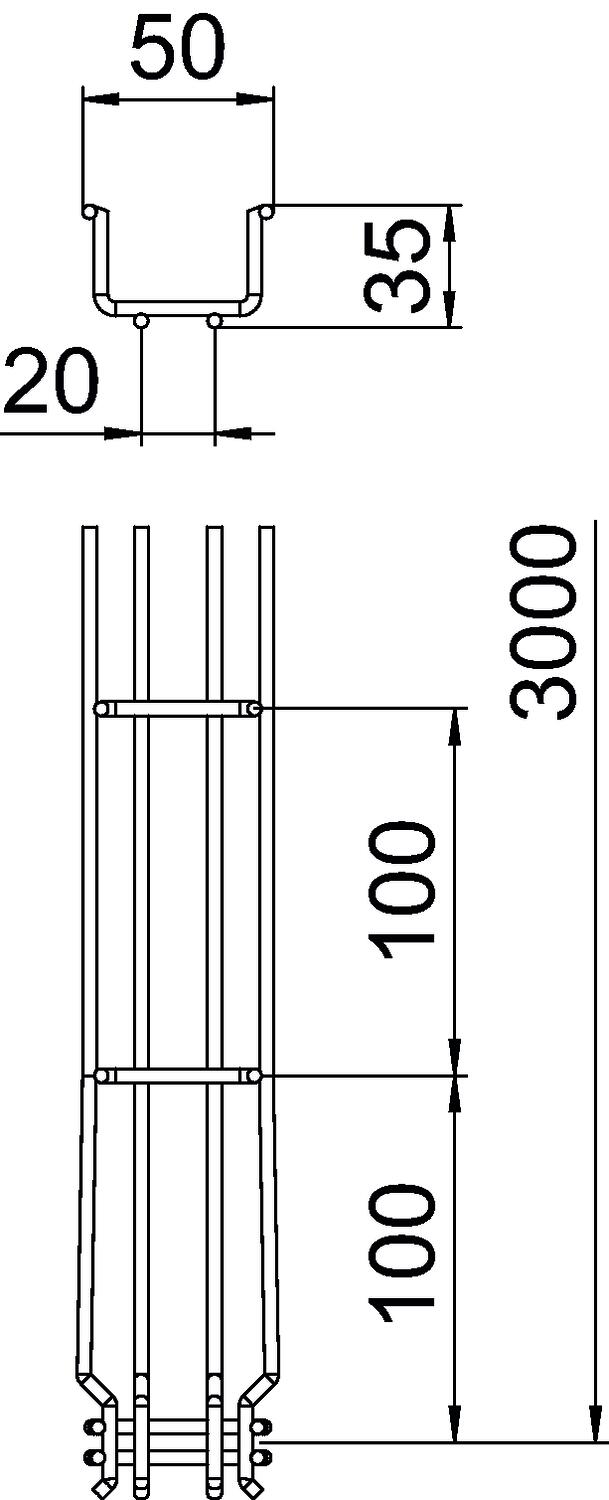

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 50 mm |
| Altura | 35 mm |
| Medida B | 52 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 9,4 cm² |
| Aço inoxidável, decapado | sim |
| Secção transversal útil | 1750 mm² |
| Separador integrado | sem |
| Conector sem parafuso | sim |
| Forma do perfil | Forma em U |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 3,9 mm |
| Dimensão | 35x50x3000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável 1.4401 |
| Cor | aço inoxidável |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série GRM |
Cargas
| Distância de apoio de 1,0 m | 0,25 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,11 kN/m |
| Distância de apoio de 2,0m | 0,1 kN/m |
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios
Environmental Data
| Pegada de CO2 (GWP) do berço ao portão | 2,3129 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 2,3129 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
