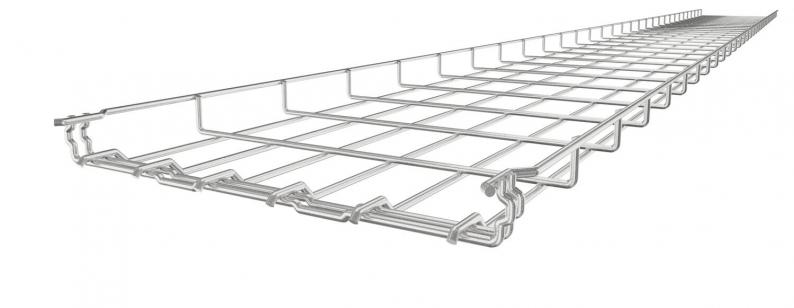

Caminho de cabos em varão GR-Magic® 35 A2
Type GRM 35 50 A2
Item no. 6000054
EAN 4012195650591
Item no. / Type
Comprimento
Largura
Altura
Secção transversal útil
Diâmetro do arame
Smallest selling unit: 3 m
3m
m
Description
Caminho de cabos em varão com união de encaixe rápido com 35 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Para o caminho de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm (exceção GRM 35/50 = 20 x 100 mm).
Technical data
Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 50 mm |
| Altura | 35 mm |
| Medida B | 52 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 9,4 cm² |
| Aço inoxidável, decapado | sim |
| Secção transversal útil | 1750 mm² |
| Separador integrado | sem |
| Conector sem parafuso | sim |
| Forma do perfil | Forma em U |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 3,9 mm |
| Dimensão | 35x50x3000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Cor | aço inoxidável |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série GRM |
Cargas
| Distância de apoio de 1,0 m | 0,25 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,11 kN/m |
| Distância de apoio de 2,0m | 0,1 kN/m |

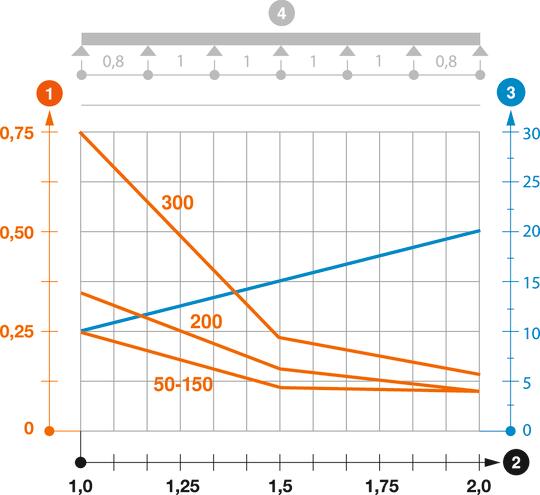

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios
Environmental Data
| Pegada de CO2 (GWP) do berço ao portão | 2,3088 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 2,3088 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Acessórios do sistema
Acessórios de montagem
Article
Type
Item no.
Amount
Item no. 6001860
Tampa para caminho de cabos em varão, de encaixe, A2Type
DGRR 50 A2
Smallest selling unit: 3 m
3m
m
Downloads
0 selected
Ficha técnica (1)
Catálogos e brochuras (6)
Declarações (5)
Certificados (3)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (1)
Variants
Type
Comprimento
Largura
Altura
Funktionsgaranti
Secção transversal útil
Diâmetro do arame
Item no.
GRM 35 50 A2
3000
50
35
não
9,4
3,9
6000054
GRM 35 100 A2
3000
100
35
não
23
3,9
6000055
GRM 35 150 A2
3000
150
35
não
36,6
3,9
6000056
Largura
Secção transversal útil
GRM 35 50 A2
Item no.
6000054
Comprimento
3000
Largura
50
Altura
35
Funktionsgaranti
não
Secção transversal útil
9,4
Diâmetro do arame
3,9
GRM 35 100 A2
Item no.
6000055
Comprimento
3000
Largura
100
Altura
35
Funktionsgaranti
não
Secção transversal útil
23
Diâmetro do arame
3,9
GRM 35 150 A2
Item no.
6000056
Comprimento
3000
Largura
150
Altura
35
Funktionsgaranti
não
Secção transversal útil
36,6
Diâmetro do arame
3,9
