Caminho de cabos em varão GR-Magic® 105 A2
Type GRM 105 100 A2
Item no. 6002451
EAN 4012195149620
Item no. / Type
Comprimento
Largura
Altura
Secção transversal útil
Diâmetro do arame
Smallest selling unit: 3 m
3m
m
Description

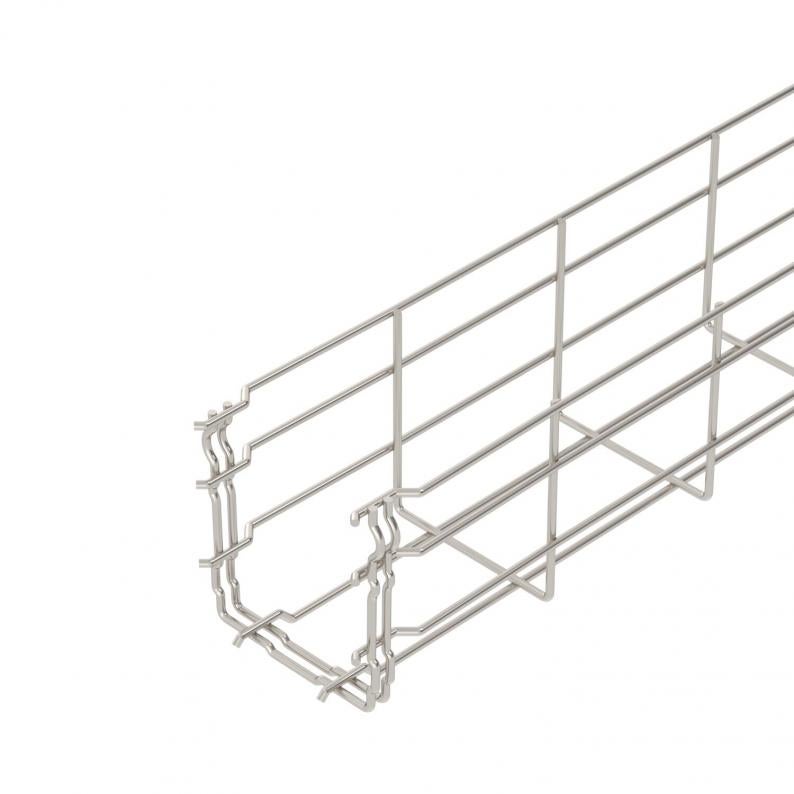

Caminho de cabos em varão com união de encaixe rápido e altura lateral de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Para caminhos de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm.
Technical data

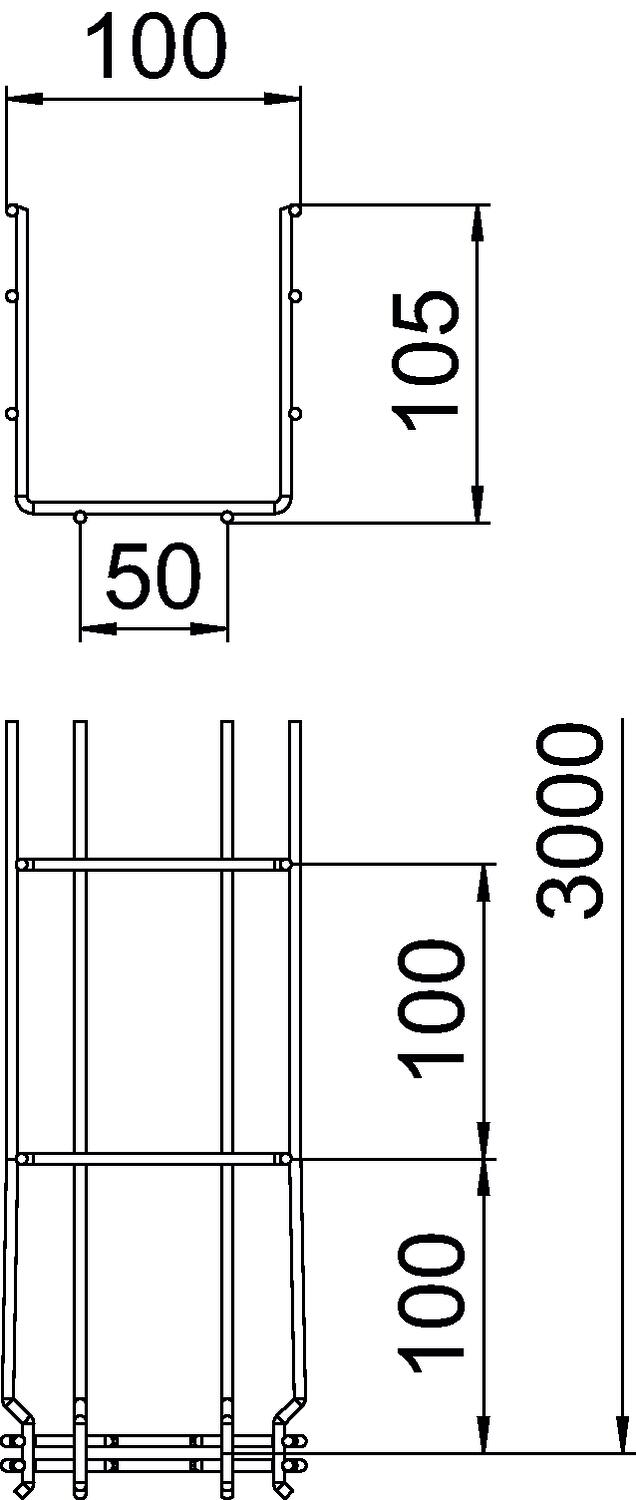

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 100 mm |
| Altura | 105 mm |
| Medida B | 100 mm |
| Medida H | 108 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 82 cm² |
| Aço inoxidável, decapado | sim |
| Secção transversal útil | 8200 mm² |
| Separador integrado | sem |
| Conector sem parafuso | sim |
| Forma do perfil | Forma em U |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 3,9 mm |
| Dimensão | 105x100x3000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Cor | aço inoxidável |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série GRM |
Cargas
| Distância de apoio de 1,0 m | 0,8 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,55 kN/m |
| Distância de apoio de 2,0m | 0,37 kN/m |
| Distância de apoio de 2,5m | 0,27 kN/m |
| Distância de apoio de 3,0m | 0,25 kN/m |

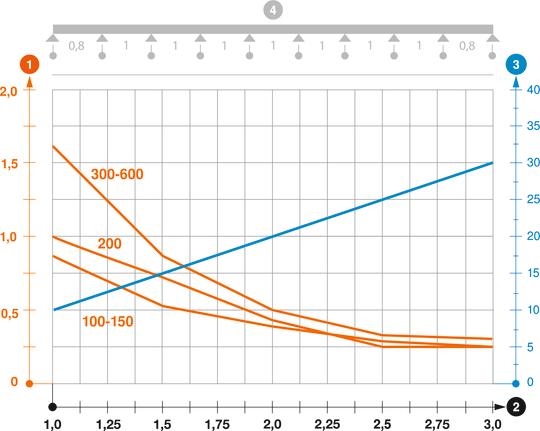

Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Environmental Data
| Pegada de CO2 (GWP) do berço ao portão | 5,0002 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 5,0002 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Acessórios do sistema
Acessórios de montagem
Article
Type
Item no.
Amount
Item no. 6001862
Tampa para caminho de cabos em varão, de encaixe, A2Type
DGRR 100 A2
Smallest selling unit: 3 m
3m
m
Downloads
0 selected
Ficha técnica (1)
Catálogos e brochuras (6)
Declarações (4)
Certificados (3)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (1)
Variants
Type
Comprimento
Largura
Altura
Funktionsgaranti
Secção transversal útil
Diâmetro do arame
Item no.
GRM 105 100 A2
3000
100
105
não
82
3,9
6002451
GRM 105 150 A2
3000
150
105
não
130
3,9
6002455
GRM 105 200 A2
3000
200
105
não
175
4,8
6002457
GRM 105 300 A2
3000
300
105
não
268
4,8
6002460
GRM 105 400 A2
3000
400
105
não
363
4,8
6002463
GRM 105 500 A2
3000
500
105
não
459
4,8
6002466
GRM 105 600 A2
3000
600
105
não
554
4,8
6002469
