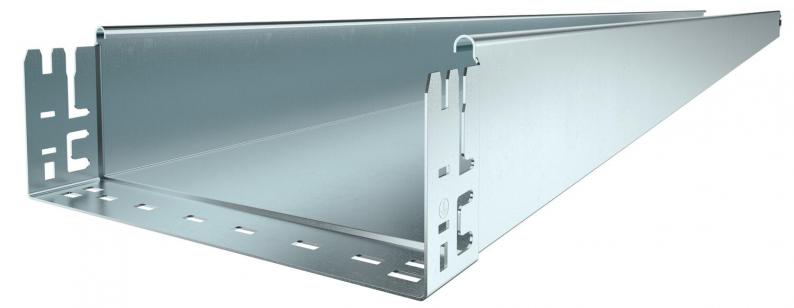

Caminho de cabos em chapa SKS-Magic® 110 não perfurado FS

Caminho de cabos em chapa SKS-Magic® 110 não perfurado FS

Type SKSMU 110 FS
Item no. 6059836
EAN 4012195833925
Show all variants
Item no. / Type
Comprimento
Largura
Altura
Espessura das chapas

Smallest selling unit: 3 m

m

Description

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

A ligação equipotencial continua é garantida sem componentes adicionais.

  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

Technical data

Dimensões

Comprimento3050 mm
Largura100 mm
Altura110 mm
Medida B100 mm

Dados técnicos

Funktionsgarantinão
Perfuração lateralnão
Versão conectorUnião integrada
Versão para grandes cargasnão
Secção transversal útil108 cm²
Aço inoxidável, decapadonão
Espessura das chapas1,5 mm
Instalação no pavimentonão
Representação de orifícios NATOnão
Secção transversal útil10800 mm²
Com tampanão
Conformidade com ROHSsim
Dimensão110x100x3050
Superfíciegalvanizado pelo método Sendzimir
MaterialAço
Corzinco
Tipo de ensaio de carga de acordo com IEC 61537Tipo II
Comprimento útil3000 mm
Tipo de conector sistema de caminhos de cabosFixação por "click"
Série do produtoSérie SKSM

Cargas

Distância de apoio de 1,5m3 kN/m
Distância de apoio de 2,0m2,4 kN/m
Distância de apoio de 2,5m1,76 kN/m
Distância de apoio de 3,0m1,2 kN/m
Distância de apoio de 3,5m0,84 kN/m
Distância de apoio de 4,0m0,8 kN/m

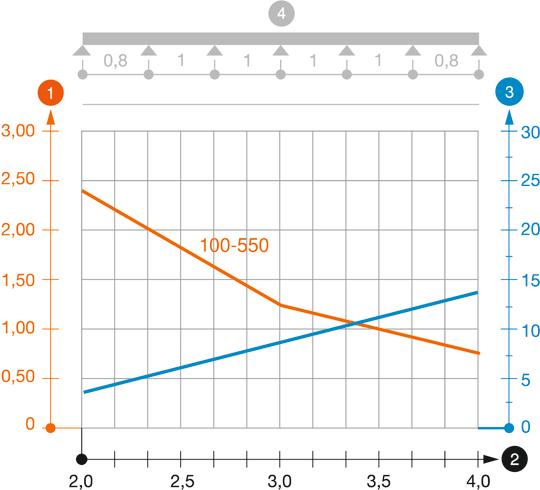

Diagrama de cargas do caminho de cabos do tipo SKSMU 110

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana

Distância entre apoios em m

Flexão da travessa em mm com a kN/m permitida

Esquema de carga no procedimento do teste

Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm

Curva de flexão da travessa conforme distância entre apoios

Environmental Data

Pegada de CO2 (GWP) do berço ao portão9,3069 kg CO2e / 1 Metro
CO₂ Footprint (GWP)9,3069 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Accessories

Acessórios do sistema
Type
KTSMV 110 FS

Smallest selling unit: 1 Unidade

Unidade

Item no. 6036300

Ângulo 45° 110 FS
Type
RB 45 110 FS

Smallest selling unit: 1 Unidade

Unidade

Item no. 6036800

Ângulo 90° 110 FS
Type
RB 90 110 FS

Smallest selling unit: 1 Unidade

Unidade

Downloads

0 selected

Ficha técnica (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (2)

Variants

Largura
SKSMU 110 FS
Item no.
6059836
Comprimento
3050
Largura
100
Altura
110
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
Cor
zinco
SKSMU 115 FS
Item no.
6059838
Comprimento
3050
Largura
150
Altura
110
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
Cor
zinco
SKSMU 120 FS
Item no.
6059840
Comprimento
3050
Largura
200
Altura
110
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
Cor
zinco
SKSMU 130 FS
Item no.
6059842
Comprimento
3050
Largura
300
Altura
110
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
Cor
zinco
SKSMU 140 FS
Item no.
6059844
Comprimento
3050
Largura
400
Altura
110
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
Cor
zinco
