Ângulo 45° 110 FS
Type RB 45 110 FS
Item no. 6036300
EAN 4012197345556
Item no. / Type
Largura
Smallest selling unit: 1 Unidade
1Unidade
Unidade
Description
Ângulo de 45° para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 110 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores. O material de fixação terá que ser encomendado em separado.
Technical data

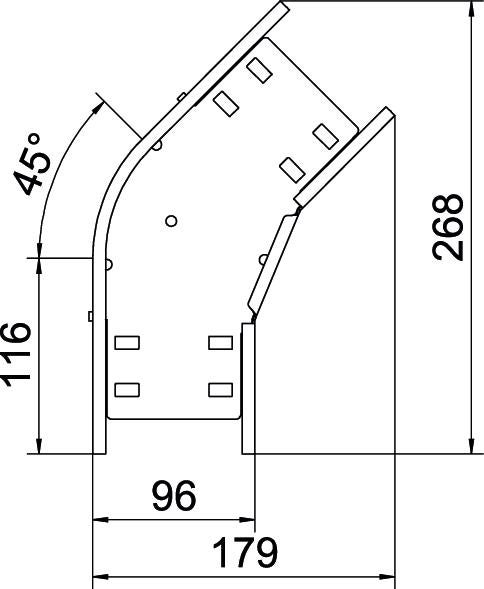

Dimensões
| Largura | 100 mm |
|---|---|
| Altura | 110 mm |
| Medida B | 100 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 0,8 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Espessura da base | 0,8 mm |
| Curva (ângulo) | 45° |
| Alteração da direção | horizontal |
| Com tampa | não |
| Modelo | Ângulo rígido |
| Conformidade com ROHS | sim |
| Espessura da travessa | 1,25 mm |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Gama de temperaturas de aplicação máx. | 120 °C |
| Dimensão | 110x100 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Tipo de conector sistema de caminhos de cabos | aparafusado/fixado |
| Número recomendado de parafusos | 18 St. |
| Série do produto | Série MKSM, Série MKS, Série SKSM, Série SKS |
Environmental Data
| Pegada de CO2 (GWP) do berço ao portão | 2,3744 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 2,3744 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Accessories
Acessórios do sistema
Acessórios de montagem
Article
Type
Item no.
Amount
Item no. 6036400
Tampa para ângulo de 45° FSType
RBD 45 100 FS
Smallest selling unit: 1 Unidade
1Unidade
Unidade
Downloads
0 selected
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (4)
Instruções e ajudas (3)
Imagens do produto (2)
Downloads de dados 3D (1)
Variants
Type
Largura
Superfície
Material
Cor
Item no.
RB 45 110 FS
100
galvanizado pelo método Sendzimir
Aço
zinco
6036300
RB 45 120 FS
200
galvanizado pelo método Sendzimir
Aço
zinco
6036302
RB 45 130 FS
300
galvanizado pelo método Sendzimir
Aço
zinco
6036304
RB 45 140 FS
400
galvanizado pelo método Sendzimir
Aço
zinco
6036306
RB 45 150 FS
500
galvanizado pelo método Sendzimir
Aço
zinco
6036308
RB 45 160 FS
600
galvanizado pelo método Sendzimir
Aço
zinco
6036310
