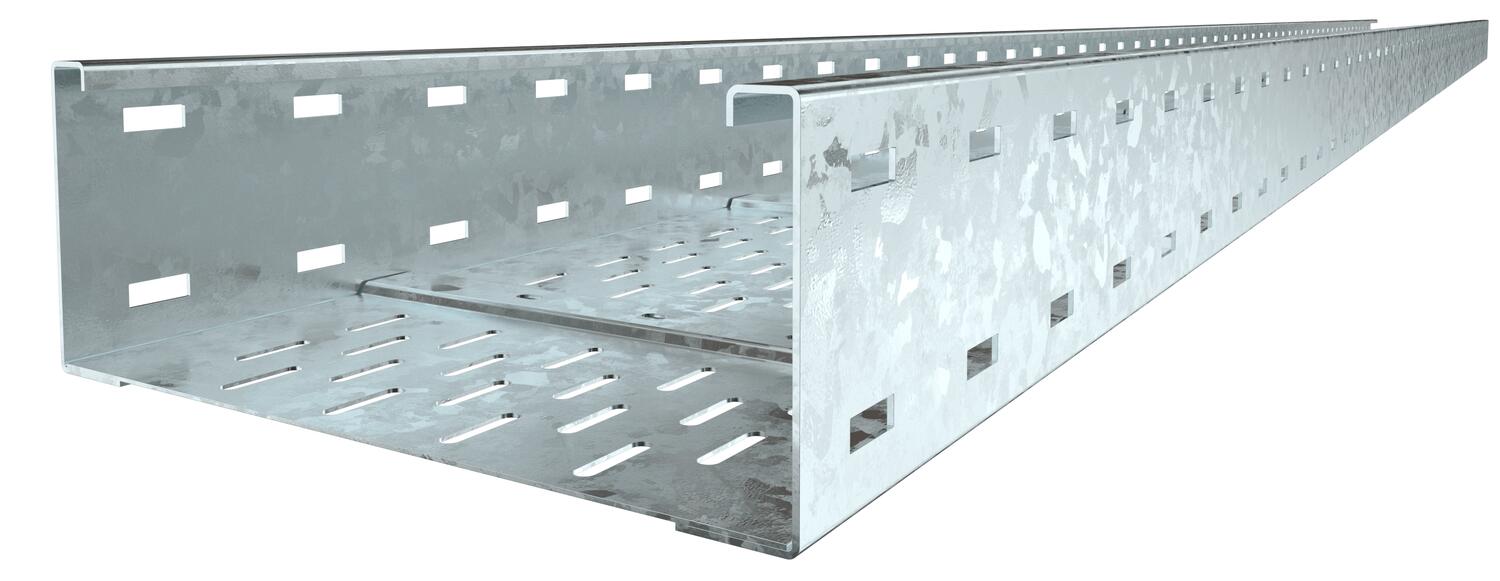

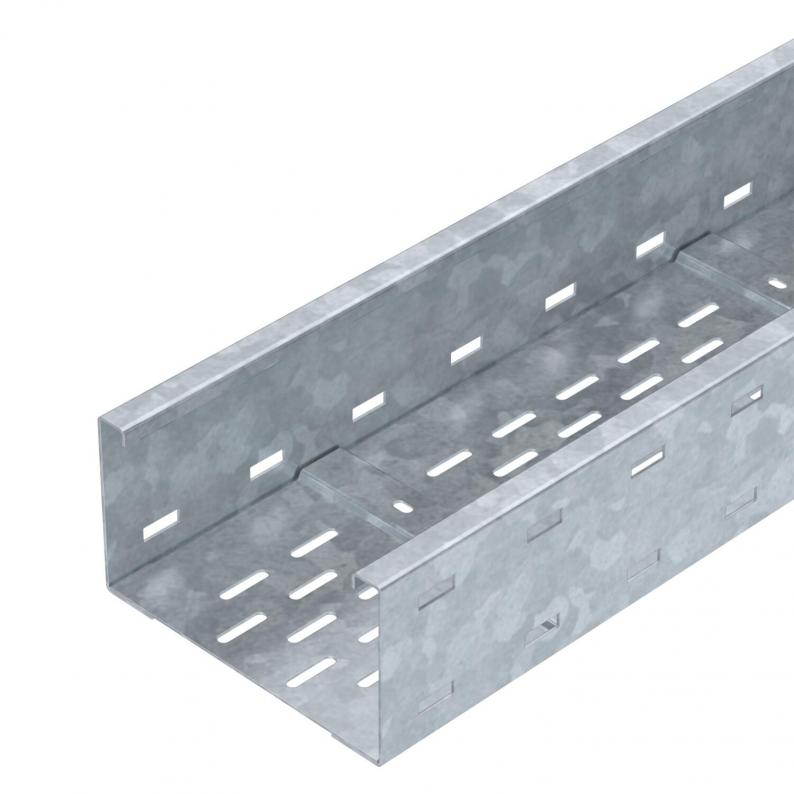

Caminho de cabos em chapa para grandes vãos WKSG 110 FT

Caminho de cabos em chapa para grandes vãos WKSG 110 FT

Type WKSG 120 FT
Item no. 6098141
EAN 4012196351732
Show all variants
Item no. / Type
Comprimento
Largura
Espessura das chapas

Smallest selling unit: 6 m

m

Description

Caminhos de cabos em chapa para grandes vãos, perfurados, com 110 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

As uniões retas do tipo WRVL 110 devem ser encomendados separadamente.

  • Atenuação da blindagem Magnética
  • Underwriters Laboratories Inc., EUA & Canadá
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Caminho de cabos em chapa para grandes cargas, altura lateral de 110 mm
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

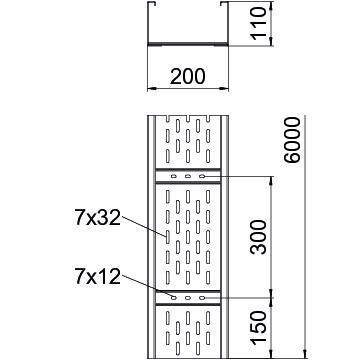

Technical data

Dimensões

Comprimento6000 mm
Largura200 mm
Altura110 mm
Medida L6000 mm
Medida B200 mm

Dados técnicos

Funktionsgarantinão
Perfuração lateralsim
Versão conectorsem conector
Versão para grandes cargassim
Secção transversal útil202 cm²
Aço inoxidável, decapadonão
Espessura das chapas2 mm
Instalação no pavimentosim
Secção transversal útil20200 mm²
Dimensão110 x 200
Conformidade com ROHSsim
Dimensão110x200x6000
SuperfícieGalvanizado por imersão a quente após maquinação
MaterialAço
Corzinco
Atenuação da blindagem magnética com tampa50 dB
Atenuação da blindagem magnética sem tampa20 dB
Comprimento útil6000 mm
Tipo de conector sistema de caminhos de cabosaparafusado
Série do produtoSérie WKSG

Cargas

Distância de apoio de 3,0m2,5 kN/m
Distância de apoio de 3,5m2,01 kN/m
Distância de apoio de 4,0m1,6 kN/m
Distância de apoio de 4,5m1,32 kN/m
Distância de apoio de 5,0m1,1 kN/m
Distância de apoio de 6,0m0,75 kN/m
Distância de apoio de 7,0m0,45 kN/m
Distância de apoio de 8,0m0,2 kN/m

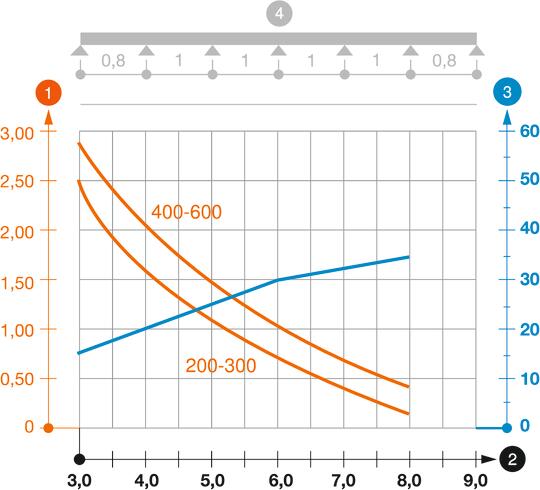

Diagrama de cargas do caminho de cabos para grandes vãos do tipo WKSG 110

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana

Distância entre apoios em m

Flexão da travessa em mm com a kN/m permitida

Esquema de carga no procedimento do teste

Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm

Curva de flexão da travessa conforme distância entre apoios

Environmental Data

Pegada de CO2 (GWP) do berço ao portão15,9014 kg CO2e / 1 Metro
CO₂ Footprint (GWP)15,9014 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Accessories

Acessórios do sistema

Item no. 6227600

Tampa com ferrolho DD
Type
WDRL 1116 20 DD

Smallest selling unit: 3 m

m

Item no. 6091180

União reta FT
Type
WRVL 110 FT

Smallest selling unit: 2 Unidade

Unidade

Item no. 7070314

Régua tapa juntas DD
Type
SSLB 200 DD

Smallest selling unit: 20 Unidade

Unidade
