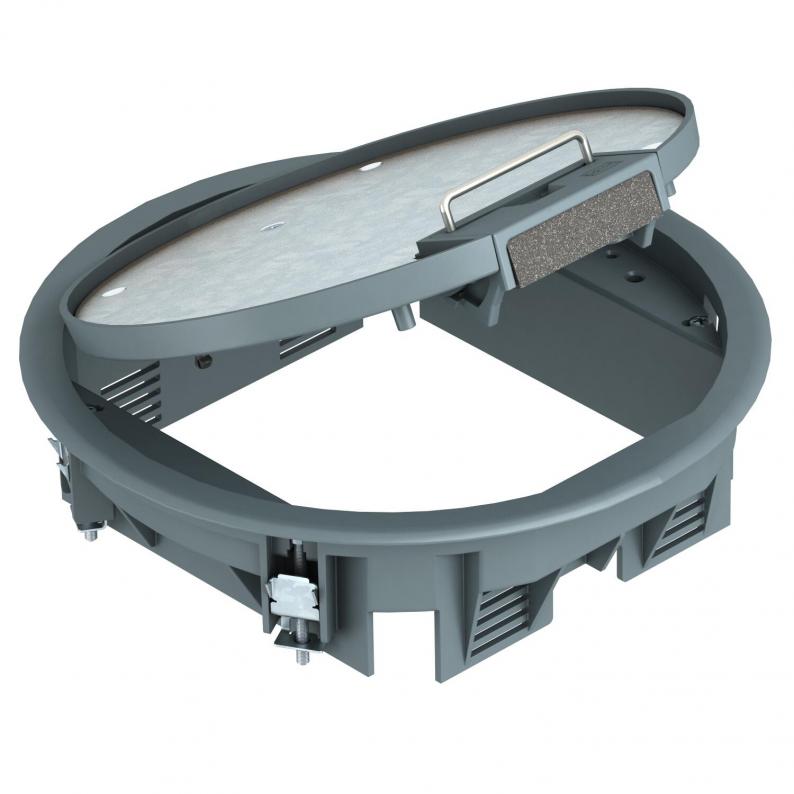

Tampa de encastramento GESR4 com pega
Type GESR4 U 7011
Item no. 7405436
EAN 4012195103684
Item no. / Type
7405436 / GESR4 U 7011
Espessura do revestimento do pavimento
5 mm
Tamanho nominal para unidades de montagem de aparelhos
R4
Cor
cinzento; RAL 7011
Smallest selling unit: 1 Unidade
1Unidade
Unidade
Description
Tampa de encastramento com pega para até 6 aparelhos Modul 45 em 2 suportes universais UT3, utilização em sistemas de chão e calhas de pavimento em interiores.
Tampa de encastramento com pega, de 2 compartimentos, para a instalação de suportes de aparelhos MT4. Podem ser instalados 2 espelhos do modelo APMT2.
Tampa de encastramento com pega, de 2 compartimentos, para a instalação de suportes de aparelhos MT4. Podem ser instalados 2 espelhos do modelo APMT2.
Podem ser utilizados até 4 aparelhos de instalação com placa central 50.
Technical data
Dados técnicos
| Altura mín. do pavimento | 73 mm |
|---|---|
| Espessura do revestimento do pavimento | 5 mm |
| Apropriado para calha de pavimento para betonilha | sim |
| Apropriado para calha de chão fechada no pavimento | sim |
| Número dos aparelhos a instalar | 6 |
| Possibilidade de montagem de vedante | não |
| Diâmetro de instalação | 215 |
| Apropriado para calha de instalação no pavimento | sim |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | seco |
| Design da estrutura | Estrutura de proteção da carpete |
| Número de suportes de aparelhos | 2 |
| Apropriado para tratamento a húmido | não |
| Profundidade de instalação | 73 mm |
| Diâmetro exterior | 234 mm |
| Com espaço para revestimento do pavimento | sim |
| Estrutura de proteção do pavimento | sim |
| Versão da saída de cabos | Saída de cabos oscilável |
| Suporte para instalação de suportes de aparelhos. | sim |
| Grau de proteção código IK | IK08 |
| Tipo de sistema de instalação | UT3 |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | R4 |
| Permissões | VDE |
| Grau de proteção (IP), em utilização | IP20 |
| Grau de proteção (IP), em não utilização | IP40 |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 5.000 N |
| Versão | redondo |
| Mecanismo de abertura | Pega |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 7 mm |
| Intervalo de aperto D máx. | 31 mm |

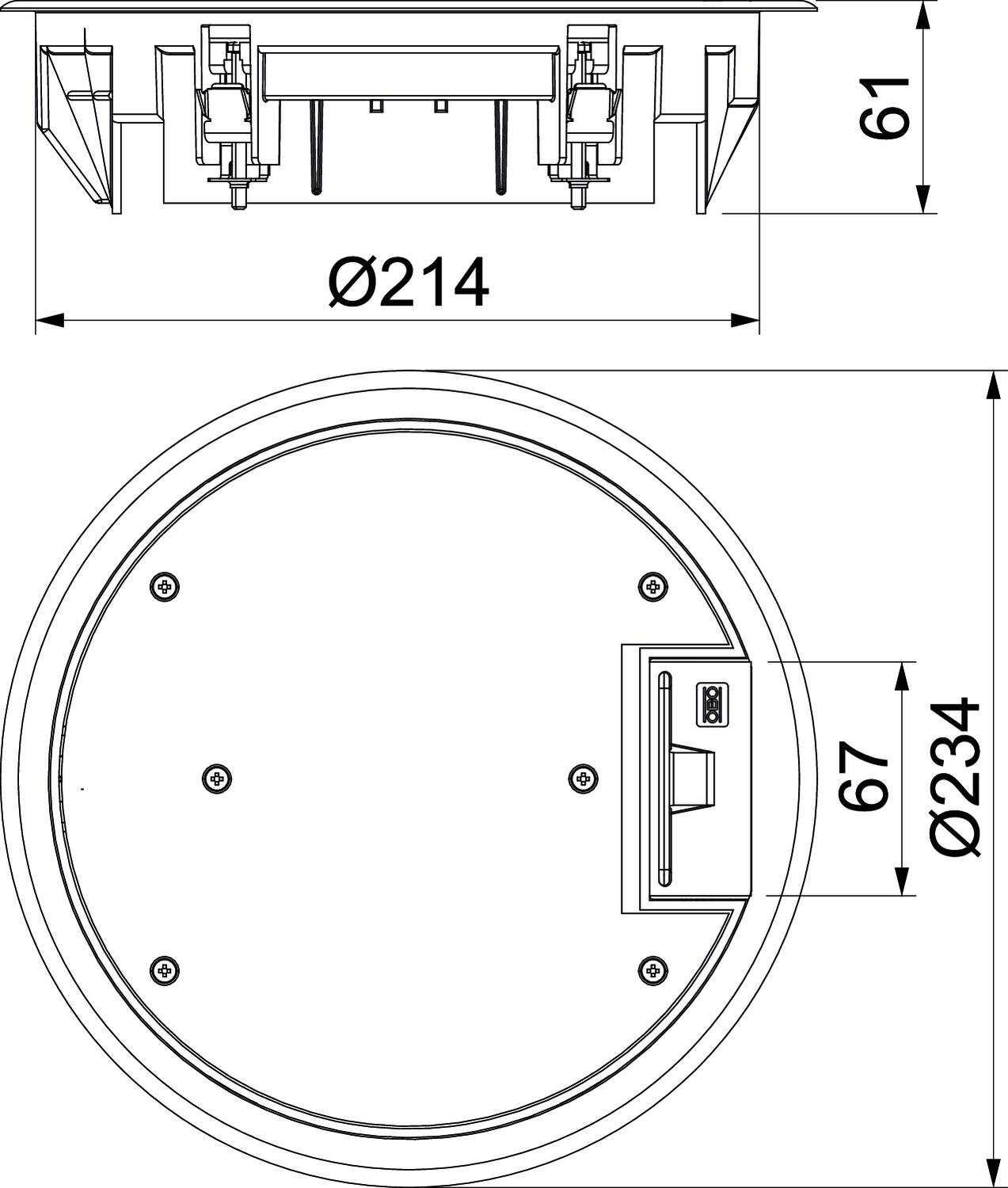

| Dimensão | Ø234x61 |
| Material | Poliamida |
| Cor | cinzento; RAL 7011 |
| Série do produto | GESR |
Environmental Data
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 1,8225 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,8225 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
