Perfil US 3 FS
Type US 3 20 FS
Item no. 6342302
EAN 4012196221776
Item no. / Type
Comprimento
Espessura do material
Smallest selling unit: 1 Unidade
1Unidade
Unidade
Description

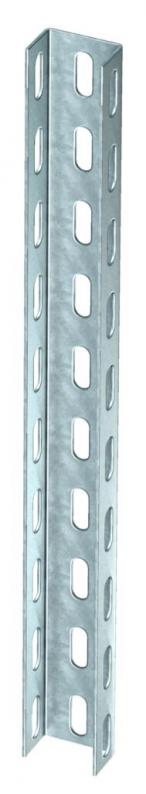

Suporte em U com comprimento fixo. Dimensão 30 x 50 mm.
Com larguras de consola superiores a 400 mm ou na montagem de consolas na extremidade de suportes suspensos, é recomendável a utilização do distanciador tipo DSK 25.
Technical data

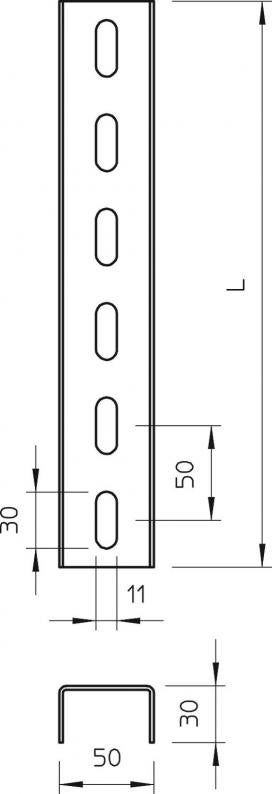

Dimensões
| Comprimento | 200 mm |
|---|---|
| Largura | 50 mm |
| Altura | 30 mm |
| Medida L | 200 mm |
Dados técnicos
| Funktionsgaranti | sim |
|---|---|
| Largura de rasgo | 30 mm |
| Espessura do material | 2 mm |
| Valor estático A | 1,42 cm² |
| Valor estático ly | 1,52 cm⁴ |
| Valor estático lz | 5,72 cm⁴ |
| Valor estático Wy | 0,7 cm³ |
| Valor estático Wz | 2,29 cm³ |
| Forma do perfil | Perfil U |
| Tipo de perfuração | 3 lados perfurados |
| Com pré-cortes | não |
| Largura do orifício | 11 mm |
| Com engrenagem | não |
| Dimensão | 30 x 50 x 2,0 |
| Versão | Perfil simples |
| Conformidade com ROHS | sim |
| Dimensão | 50x30x200 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série 3 US |
Environmental Data
| Pegada de CO2 (GWP) do berço ao portão | 0,7531 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,7531 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Accessories
Acessórios de montagem
Article
Type
Item no.
Amount
FRS 10x25 F 8.8
6407560
Smallest selling unit: 50 Unidade
50Unidade
Unidade
Item no. 6407560
Parafuso de cabeça boleada com anilha e porca FType
FRS 10x25 F 8.8
Smallest selling unit: 50 Unidade
50Unidade
Unidade
