Caminho de cabos tipo escada para grandes vãos WKLG 110 FS

Caminho de cabos tipo escada para grandes vãos WKLG 110 FS

Type WKLG 1140 FS
Item no. 6311016
EAN 4012196883158
Show all variants
Item no. / Type
6311016 / WKLG 1140 FS
Comprimento
6000 mm
Largura
400 mm
Funktionsgaranti
não
Espessura da travessa
2 mm

Smallest selling unit: 6 m

m

Description

Caminhos de cabos tipo escada, para grandes vãos com perfuração lateral com 110 mm de altura lateral. Fixação de cabos e condutas com abraçadeira BSS tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

As uniões retas do tipo WRVL 110 devem ser encomendados separadamente.

  • Atenuação da blindagem Magnética
  • Underwriters Laboratories Inc., EUA & Canadá
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Escada para cabos para grandes cargas, altura lateral de 110 mm
  • Largura de rasgo16-17mm
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

Technical data

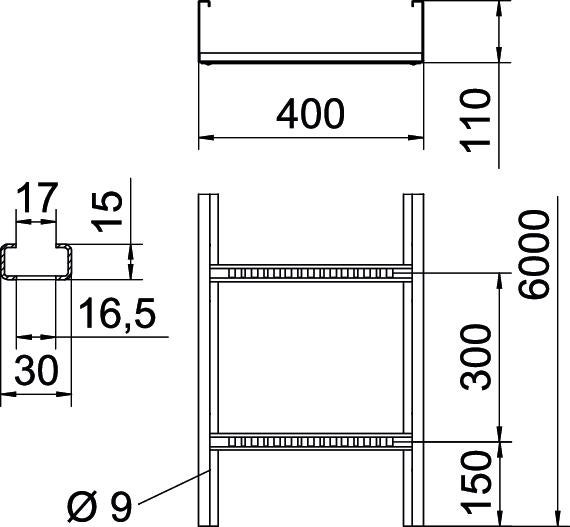

Dimensões

Comprimento6000 mm
Largura400 mm
Altura110 mm
Medida L6000 mm
Medida B400 mm
Dimensão de ranhura degrau17,00

Dados técnicos

Funktionsgarantinão
Perfuração lateralsim
Versão para grandes cargassim
Secção transversal útil376 cm²
Aço inoxidável, decapadonão
Secção transversal útil37600 mm²
Versão dos degrausPerfil perfurado
Versão do perfil lateralPerfil (aberto)
Fixação do degraurebite total
Dimensão110 x 400
Conformidade com ROHSsim
Espessura da travessa2 mm
Dimensão110x400x6000
Superfíciegalvanizado pelo método Sendzimir
MaterialAço
Corzinco
Série do produtoSérie WKLG

Cargas

Distância de apoio de 3,0m2,9 kN/m
Distância de apoio de 3,5m2,48 kN/m
Distância de apoio de 4,0m2,1 kN/m
Distância de apoio de 4,5m1,78 kN/m
Distância de apoio de 5,0m1,5 kN/m
Distância de apoio de 6,0m1 kN/m
Distância de apoio de 7,0m0,7 kN/m

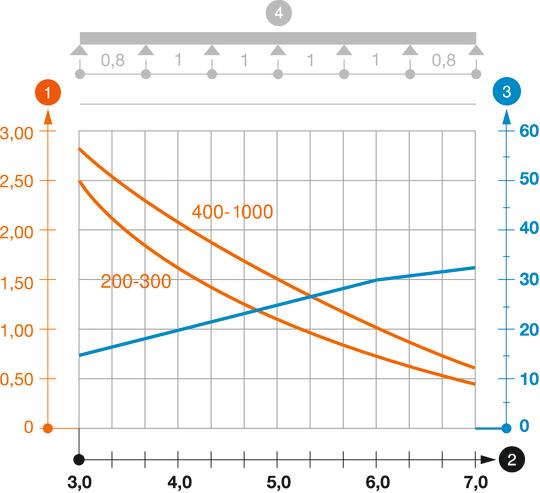

Diagrama de cargas do caminho de cabos tipo escada para grandes vãos tipo WKLG 110.

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana

Distância entre apoios em m

Flexão da travessa em mm com a kN/m permitida

Esquema de carga no procedimento do teste

Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm

Curva de flexão da travessa conforme distância entre apoios

Environmental Data

Pegada de CO2 (GWP) do berço ao portão14,7278 kg CO2e / 1 Metro
CO₂ Footprint (GWP)14,7278 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Accessories

Acessórios do sistema

Item no. 6227449

Tampa com ferrolho FS
Type
WDRL 1116 40 FS

Smallest selling unit: 3 m

m

Item no. 6091164

União reta FS
Type
WRVL 110 FS

Smallest selling unit: 2 Unidade

Unidade

Item no. 6091377

União curva 110 FS
Type
WRWVK 110 FS

Smallest selling unit: 2 Unidade

Unidade
