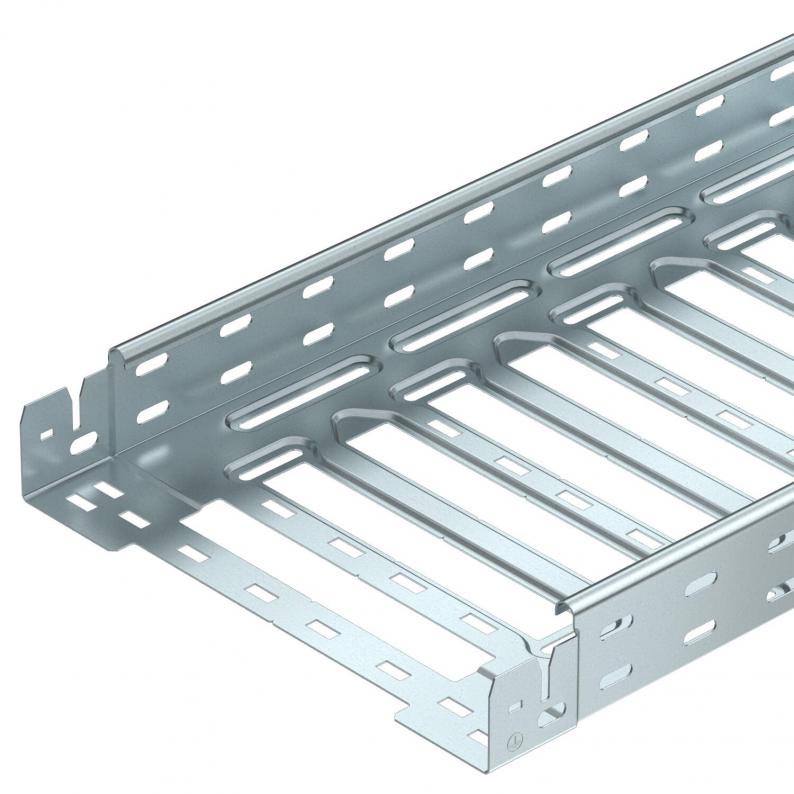

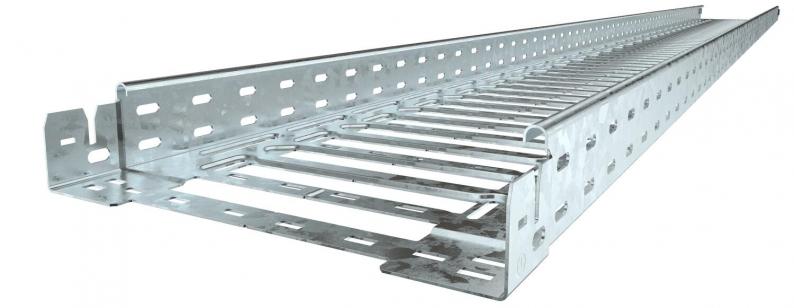

Caminho de cabos SKS-Magic® 60 FT
Type SKSM 610 FT
Item no. 6059473
EAN 4012195832607
Item no. / Type
Comprimento
Largura
Altura
Espessura das chapas
Smallest selling unit: 3 m
3m
m
Description
Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
A ligação equipotencial continua é garantida sem componentes adicionais.
Technical data
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 100 mm |
| Altura | 60 mm |
| Medida y | 62 mm |
| Medida L | 30 mm |
| Medida B | 100 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 58 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1,5 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 5800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 60x100x3050 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série SKSM |
Cargas
| Distância de apoio de 1,5m | 3 kN/m |
|---|---|
| Distância de apoio de 2,0m | 2,25 kN/m |
| Distância de apoio de 2,5m | 1,58 kN/m |
| Distância de apoio de 3,0m | 1 kN/m |
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios
Environmental Data
| Pegada de CO2 (GWP) do berço ao portão | 6,3251 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 6,3251 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Acessórios do sistema
Article
Type
Item no.
Amount
Item no. 6068936
Conjunto de união rápida Magic DDType
KTSMV 610 DD
Smallest selling unit: 1 Unidade
1Unidade
Unidade
Downloads
0 selected
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (1)
Variants
Type
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Item no.
SKSM 610 FT
3050
100
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059473
SKSM 615 FT
3050
150
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059475
SKSM 620 FT
3050
200
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059477
SKSM 630 FT
3050
300
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059479
SKSM 640 FT
3050
400
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059481
SKSM 650 FT
3050
500
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059483
SKSM 660 FT
3050
600
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059485
Largura
SKSM 610 FT
Item no.
6059473
Comprimento
3050
Largura
100
Altura
60
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
SKSM 615 FT
Item no.
6059475
Comprimento
3050
Largura
150
Altura
60
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
SKSM 620 FT
Item no.
6059477
Comprimento
3050
Largura
200
Altura
60
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
SKSM 630 FT
Item no.
6059479
Comprimento
3050
Largura
300
Altura
60
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
SKSM 640 FT
Item no.
6059481
Comprimento
3050
Largura
400
Altura
60
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
SKSM 650 FT
Item no.
6059483
Comprimento
3050
Largura
500
Altura
60
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
SKSM 660 FT
Item no.
6059485
Comprimento
3050
Largura
600
Altura
60
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
