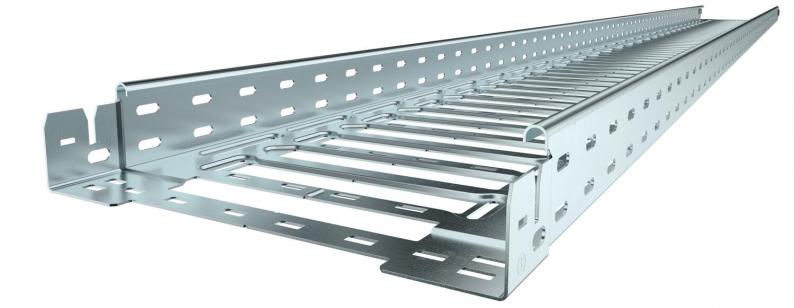

Caminho de cabos SKS-Magic® 60 FS
Type SKSM 610 FS
Item no. 6059456
EAN 4012195832485
Item no. / Type
Comprimento
Largura
Altura
Espessura das chapas
Smallest selling unit: 3 m
3m
m
Description
Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
Caminho de cabos com largura de 200 mm com perfuração de 30%, de acordo com a diretriz VdS 2092, adequado para uso em sistemas de aspersão.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
Caminho de cabos com largura de 200 mm com perfuração de 30%, de acordo com a diretriz VdS 2092, adequado para uso em sistemas de aspersão.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
A ligação equipotencial continua é garantida sem componentes adicionais.
Technical data
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 100 mm |
| Altura | 60 mm |
| Medida y | 62 mm |
| Medida L | 30 mm |
| Medida B | 100 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 58 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1,5 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 5800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 60x100x3050 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Proteção antifogo | Aplicação coberturas anti-incêndio |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série SKSM |
Cargas
| Distância de apoio de 1,5m | 3 kN/m |
|---|---|
| Distância de apoio de 2,0m | 2,25 kN/m |
| Distância de apoio de 2,5m | 1,58 kN/m |
| Distância de apoio de 3,0m | 1 kN/m |
| Classe de carga NEMA | 8B |
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios
Environmental Data
| Pegada de CO2 (GWP) do berço ao portão | 6,601 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 6,601 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
