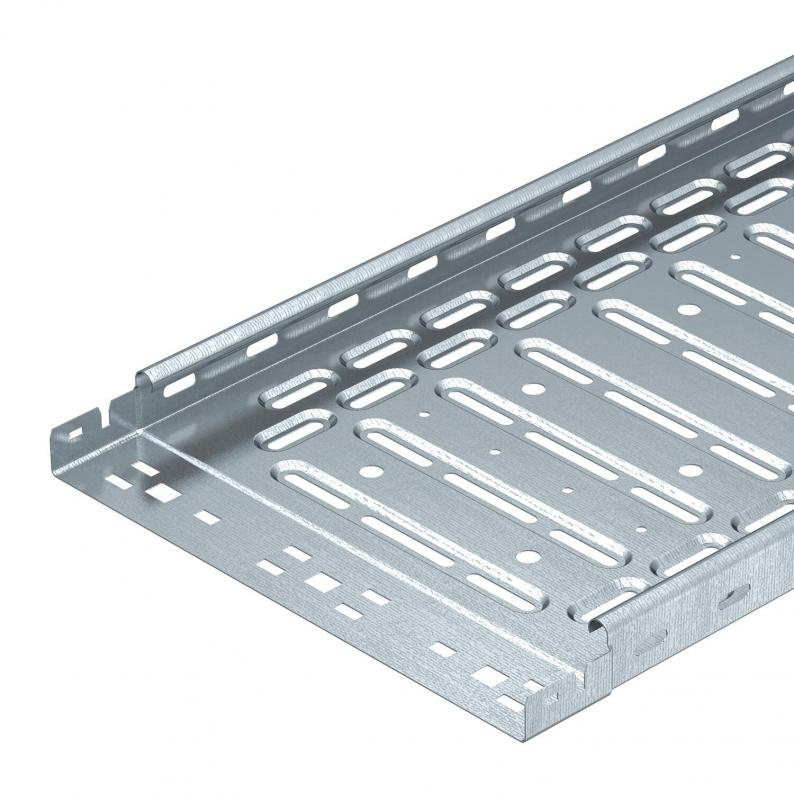

Caminho de cabos RKS-Magic® 35 FS
Type RKSM 310 FS
Item no. 6047417
EAN 4012195390848
Item no. / Type
6047417 / RKSM 310 FS
Comprimento
3050 mm
Largura
100 mm
Altura
35 mm
Funktionsgaranti
não
Espessura das chapas
0,75 mm
Superfície
galvanizado pelo método Sendzimir
Material
Aço
Cor
zinco
Smallest selling unit: 3 m
3m
m
Description
Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.
A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.
A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
A ligação equipotencial continua é garantida sem componentes adicionais.
Technical data

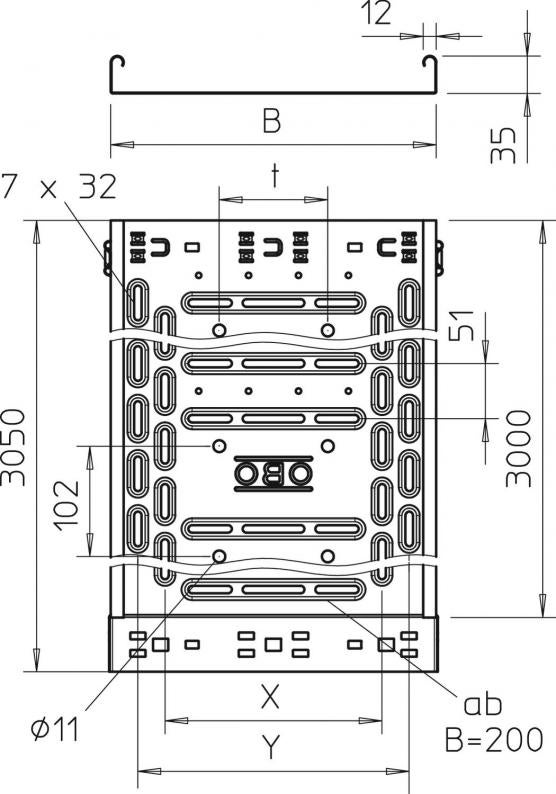

Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 100 mm |
| Altura | 35 mm |
| Medida y | 50 mm |
| Medida B | 100 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 33 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 0,75 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 3300 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Base perfurada | 1 |
| Dimensão | 35x100x3050 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série RKSM |
Cargas
| Distância de apoio de 1,0 m | 1,1 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,5 kN/m |
| Distância de apoio de 2,0m | 0,3 kN/m |
| Distância de apoio de 2,5m | 0,15 kN/m |
| Distância de apoio de 3,0m | 0,1 kN/m |

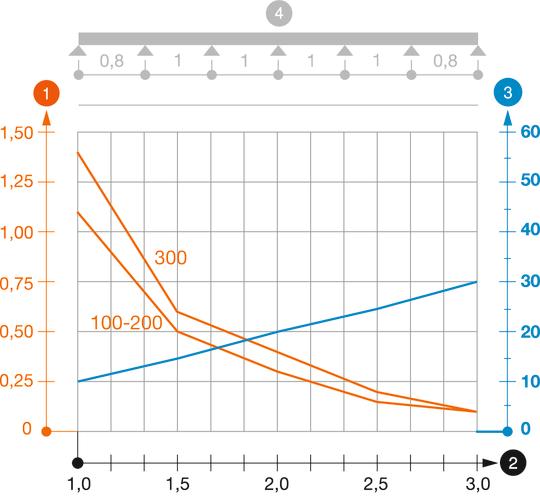

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios
Environmental Data
| Pegada de CO2 (GWP) do berço ao portão | 2,5373 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 2,5373 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Acessórios do sistema
Article
Type
Item no.
Amount
Item no. 6068900
Conjunto de união rápida Magic FSType
KTSMV 310 FS
Smallest selling unit: 1 Unidade
1Unidade
Unidade
Item no. 6041010
Ângulo 90º Magic 35 FSType
RBM 90 310 FS
Smallest selling unit: 1 Unidade
1Unidade
Unidade
