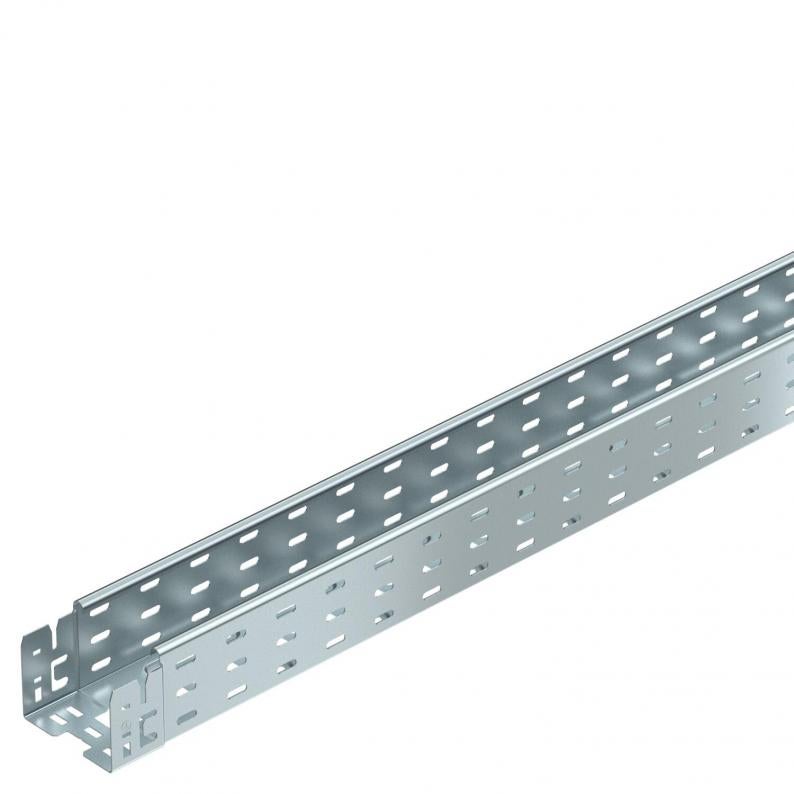

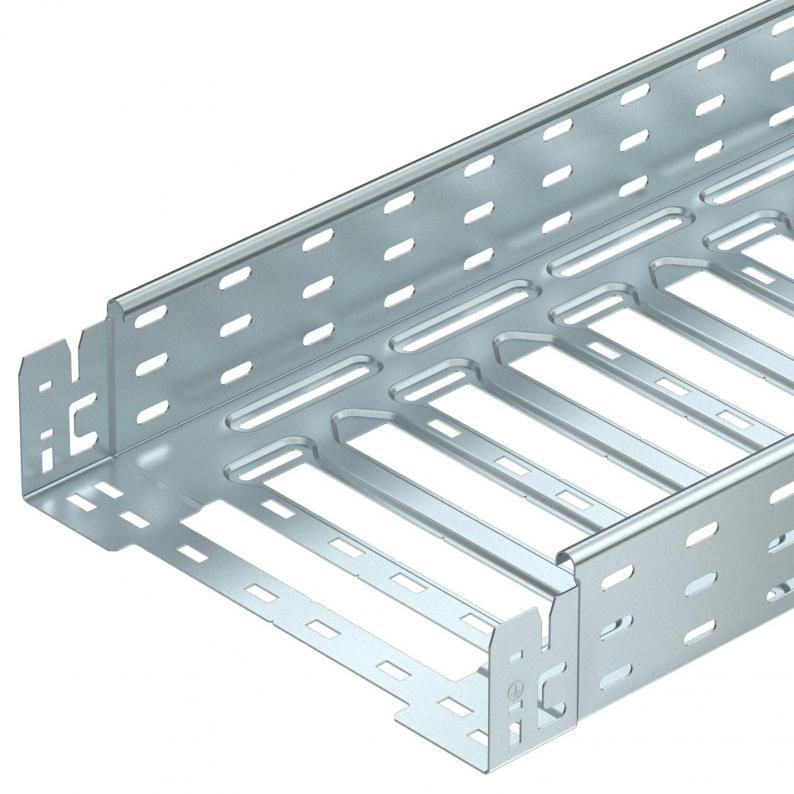

Caminho de cabos MKS-Magic® 85 FS
Type MKSM 810 FS
Item no. 6059080
EAN 4012195830344
Item no. / Type
Comprimento
Largura
Altura
Espessura das chapas
Smallest selling unit: 3 m
3m
m
Description
Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
A ligação equipotencial continua é garantida sem componentes adicionais.
Technical data
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 100 mm |
| Altura | 85 mm |
| Medida y | 62 mm |
| Medida L | 30 mm |
| Medida B | 100 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 83 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 8300 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 85x100x3050 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série MKSM |
Cargas
| Distância de apoio de 1,5m | 1,7 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1,35 kN/m |
| Distância de apoio de 2,5m | 1 kN/m |
| Classe de carga NEMA | 8A |
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios
Environmental Data
| Pegada de CO2 (GWP) do berço ao portão | 5,3076 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 5,3076 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Acessórios do sistema
Article
Type
Item no.
Amount
Item no. 6037200
Ângulo ajustável 85 FSType
RB W 810 FS
Smallest selling unit: 1 Unidade
1Unidade
Unidade
Item no. 6042131
Derivação simples 85 FSType
RAA 810 FS
Smallest selling unit: 1 Unidade
1Unidade
Unidade
Downloads
0 selected
Ficha técnica (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Variants
Type
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Item no.
MKSM 810 FS
3050
100
85
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059080
MKSM 820 FS
3050
200
85
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059084
MKSM 840 FS
3050
400
85
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059088
MKSM 860 FS
3050
600
85
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059092
