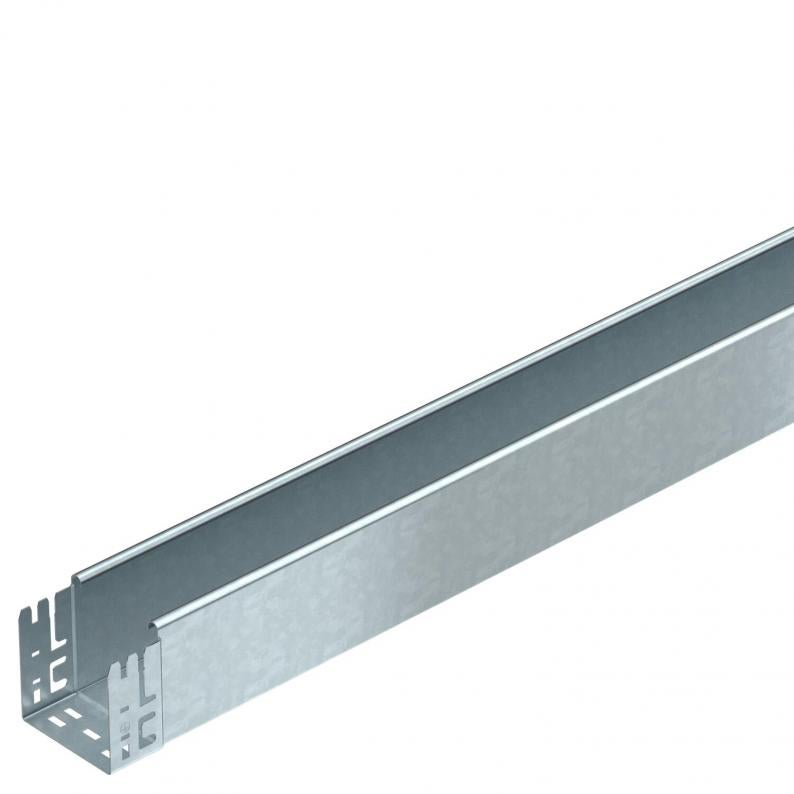

Caminho de cabos MKS-Magic® 110 não perfurado FT
Type MKSMU 110 FT
Item no. 6059399
EAN 4012195832126
Item no. / Type
Comprimento
Largura
Altura
Espessura das chapas
Smallest selling unit: 3 m
3m
m
Description
Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
A ligação equipotencial continua é garantida sem componentes adicionais.
Technical data
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 100 mm |
| Altura | 110 mm |
| Medida B | 100 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | não |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 108 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | não |
| Representação de orifícios NATO | não |
| Secção transversal útil | 10800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 110x100x3050 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série MKSM |
Cargas
| Distância de apoio de 1,5m | 1,85 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1,3 kN/m |
| Distância de apoio de 2,5m | 0,75 kN/m |
| Distância de apoio de 3,0m | 0,6 kN/m |
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios
Environmental Data
| Pegada de CO2 (GWP) do berço ao portão | 6,5182 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 6,5182 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Acessórios do sistema
Article
Type
Item no.
Amount
Item no. 6069112
Conjunto de união rápida Magic DDType
KTSMV 110 DD
Smallest selling unit: 1 Unidade
1Unidade
Unidade
Downloads
0 selected
Ficha técnica (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Variants
Type
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Item no.
MKSMU 110 FT
3050
100
110
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059399
MKSMU 120 FT
3050
200
110
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059403
MKSMU 140 FT
3050
400
110
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059407
