Caminho de cabos em varão GR-Magic® 55 A2
Type GRM 55 50 A2
Item no. 6001070
EAN 4012195430933
Item no. / Type
Comprimento
Largura
Altura
Funktionsgaranti
Secção transversal útil
Diâmetro do arame
Smallest selling unit: 3 m
3m
m
Description

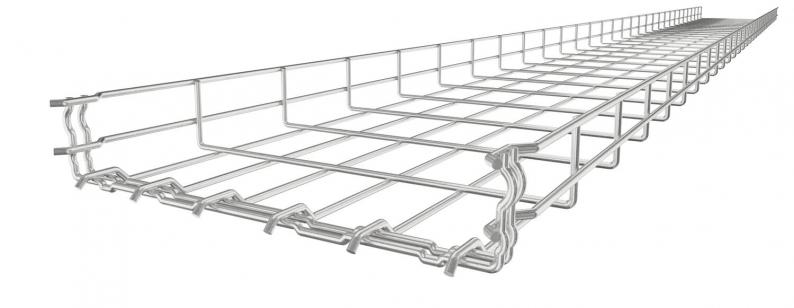

Caminho de cabos em varão com união de encaixe rápido com 55 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Para caminhos de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm (excepção GRM 55/50 = 20 x 100 mm).
Technical data
Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 50 mm |
| Altura | 55 mm |
| Medida B | 52 mm |
| Medida H | 58 mm |
Dados técnicos
| Funktionsgaranti | sim |
|---|---|
| Versão conector | União integrada |
| Secção transversal útil | 16 cm² |
| Aço inoxidável, decapado | sim |
| Secção transversal útil | 1600 mm² |
| Separador integrado | sem |
| Conector sem parafuso | sim |
| Forma do perfil | Forma em U |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 3,9 mm |
| Dimensão | 55x50x3000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Cor | aço inoxidável |
| Proteção antifogo | Manutenção de funções estrutura de suporte específica para cabos |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série GRM |
Cargas
| Distância de apoio de 1,0 m | 0,35 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,2 kN/m |
| Distância de apoio de 2,0m | 0,1 kN/m |
| Distância de apoio de 2,5m | 0,1 kN/m |
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios
Environmental Data
| Pegada de CO2 (GWP) do berço ao portão | 3,4068 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 3,4068 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Acessórios do sistema
Acessórios de montagem
Article
Type
Item no.
Amount
Item no. 6001860
Tampa para caminho de cabos em varão, de encaixe, A2Type
DGRR 50 A2
Smallest selling unit: 3 m
3m
m
Downloads
0 selected
Ficha técnica (1)
Catálogos e brochuras (9)
Declarações (4)
Certificados (4)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (2)
Variants
Type
Comprimento
Largura
Altura
Funktionsgaranti
Secção transversal útil
Diâmetro do arame
Item no.
GRM 55 50 A2
3000
50
55
sim
16
3,9
6001070
GRM 55 100 A2
3000
100
55
sim
40
3,9
6001072
GRM 55 150 A2
3000
150
55
sim
63
3,9
6001074
GRM 55 200 A2
3000
200
55
sim
87
3,9
6001076
GRM 55 300 A2
3000
300
55
sim
129
4,8
6001078
GRM 55 400 A2
3000
400
55
sim
175
4,8
6001080
GRM 55 500 A2
3000
500
55
não
220
4,8
6001082
GRM 55 600 A2
3000
600
55
não
265
4,8
6001085
