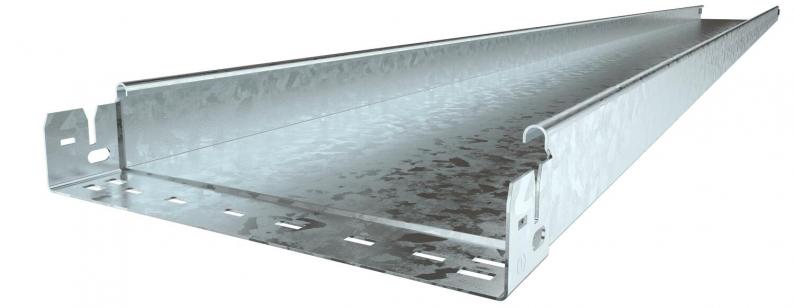

Caminho de cabos em chapa SKS-Magic® 60 não perfurado FT
Type SKSMU 610 FT
Item no. 6059705
EAN 4012195829911
Item no. / Type
Comprimento
Largura
Altura
Espessura das chapas
Smallest selling unit: 3 m
3m
m
Description
Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
A ligação equipotencial continua é garantida sem componentes adicionais.
Technical data
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 100 mm |
| Altura | 60 mm |
| Medida B | 100 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | não |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 58 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1,5 mm |
| Instalação no pavimento | não |
| Representação de orifícios NATO | não |
| Secção transversal útil | 5800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 60x100x3050 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série SKSM |
Cargas
| Distância de apoio de 1,5m | 2,6 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1,9 kN/m |
| Distância de apoio de 2,5m | 1,1 kN/m |
| Distância de apoio de 3,0m | 0,55 kN/m |

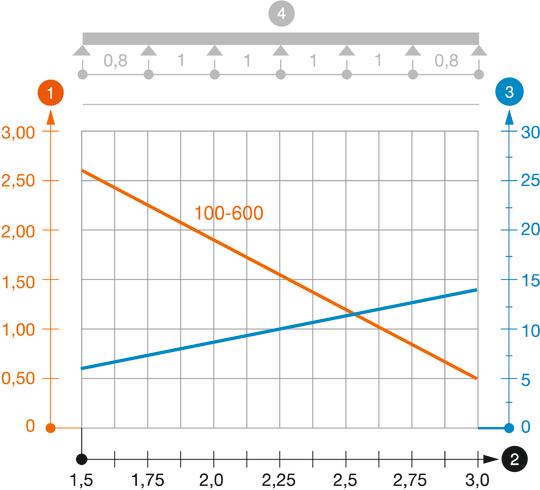

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios
Environmental Data
| Pegada de CO2 (GWP) do berço ao portão | 6,4805 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 6,4805 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Acessórios do sistema
Article
Type
Item no.
Amount
Item no. 6068936
Conjunto de união rápida Magic DDType
KTSMV 610 DD
Smallest selling unit: 1 Unidade
1Unidade
Unidade
Downloads
0 selected
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (2)
Variants
Type
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Item no.
SKSMU 610 FT
3050
100
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059705
SKSMU 615 FT
3050
150
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059707
SKSMU 620 FT
3050
200
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059709
SKSMU 630 FT
3050
300
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059711
SKSMU 650 FT
3050
500
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059715
SKSMU 660 FT
3050
600
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059717
