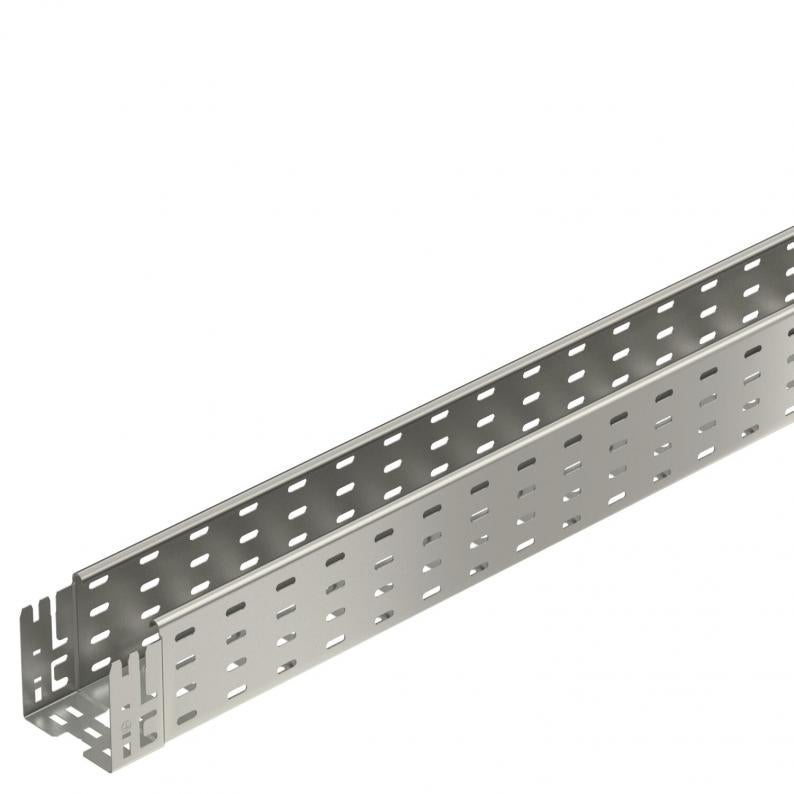

Caminho de cabos em chapa MKS-Magic® 110 A2
Type MKSM 110 A2
Item no. 6059190
EAN 4012195831150
Item no. / Type
Comprimento
Largura
Altura
Espessura das chapas
Smallest selling unit: 3 m
3m
m
Description
Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
A ligação equipotencial continua é garantida sem componentes adicionais.
Technical data
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 100 mm |
| Altura | 110 mm |
| Medida y | 62 mm |
| Medida L | 30 mm |
| Medida B | 100 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 108 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 10800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 110x100x3050 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Cor | aço inoxidável |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série MKSM |
Cargas
| Distância de apoio de 1,5m | 2 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1,5 kN/m |
| Distância de apoio de 2,5m | 1,07 kN/m |
| Distância de apoio de 3,0m | 0,7 kN/m |

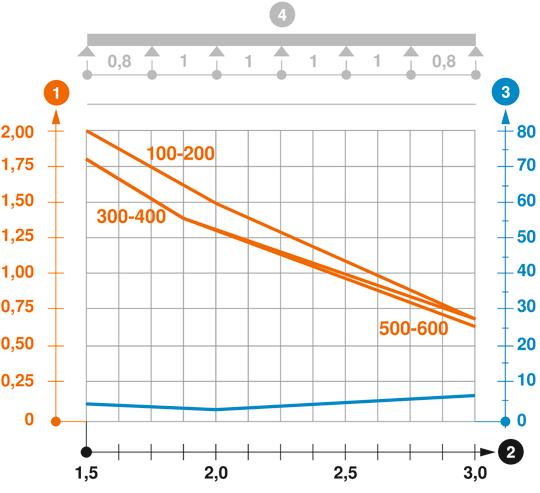

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios
Environmental Data
| Pegada de CO2 (GWP) do berço ao portão | 13,2277 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 13,2277 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Acessórios do sistema
Article
Type
Item no.
Amount
Item no. 6038360
Derivação em T 110/100 A2Type
RT 110 A2
Smallest selling unit: 1 Unidade
1Unidade
Unidade
Downloads
0 selected
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Variants
Type
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Item no.
MKSM 110 A2
3050
100
110
não
1
brilhante, pós-tratamento
Aço inoxidável, livre de ferrugem 1.4301
aço inoxidável
6059190
MKSM 120 A2
3050
200
110
não
1
brilhante, pós-tratamento
Aço inoxidável, livre de ferrugem 1.4301
aço inoxidável
6059194
MKSM 130 A2
3050
300
110
não
1
brilhante, pós-tratamento
Aço inoxidável, livre de ferrugem 1.4301
aço inoxidável
6059196
MKSM 140 A2
3050
400
110
não
1
brilhante, pós-tratamento
Aço inoxidável, livre de ferrugem 1.4301
aço inoxidável
6059198
MKSM 160 A2
3050
600
110
não
1
brilhante, pós-tratamento
Aço inoxidável, livre de ferrugem 1.4301
aço inoxidável
6059202
